Commodore 8032 (1981)

Commodore 8032 (chiuso)

Dieci anni fa, nel 2003, mi recai alla discarica comunale per buttare via un un po’ di rifiuti ingombranti che avevo in cantina. Ora abito in paese, ma fino al 2009vivevo in città dove la discarica è molto ampia, organizzata in modo che con la macchina si possano passare tutti i settori: metallo, carta, legno, inerti, e così via fino all’ultimo che era una zona aperta dove depositare i TV. Appena entrato vidi subito questo PET appoggiato per terra accanto a qualche vecchio televisore; dopo aver vuotato il bagagliaio mi caricai in macchina il computer e tornai a casa.

Ora è molto più difficile se non addirittura impossibile portare via qualche oggetto dalla discarica: una volta entrati, i computer diventano rifiuti speciali e come tali devono essere smaltiti. Poi naturalmente dipende dal custode, ma a volte sono severi in buona fede: “se ti lascio portar via questo, poi arrivano tutti a chiedere qualcosa e mi dicono perché a lui sì e a me no?”

Qui in paese c’è la raccolta dei RAEE una volta al mese, ma le poche volte che sono stato a buttare via qualcosa non ho mai visto niente di interessante.

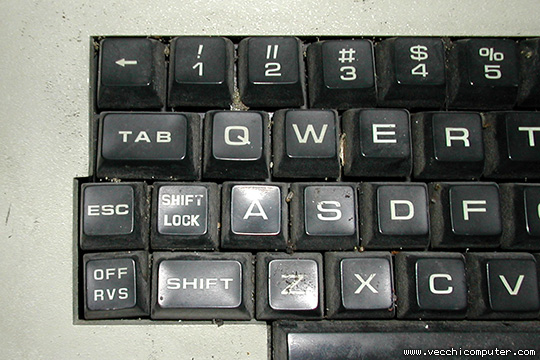

Il PET era piuttosto sporco, all’epoca feci una foto della tastiera prima di smontare ogni singolo pezzo del computer:

Commodore 8032 (sporco)

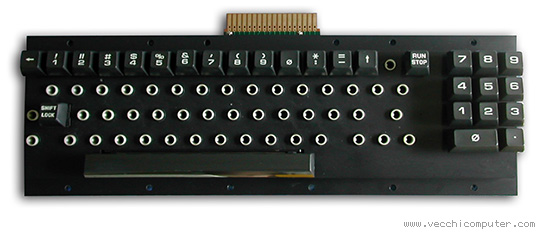

Sempre la tastiera mentre la stavo rimontando:

Commodore 8032 (tastiera)

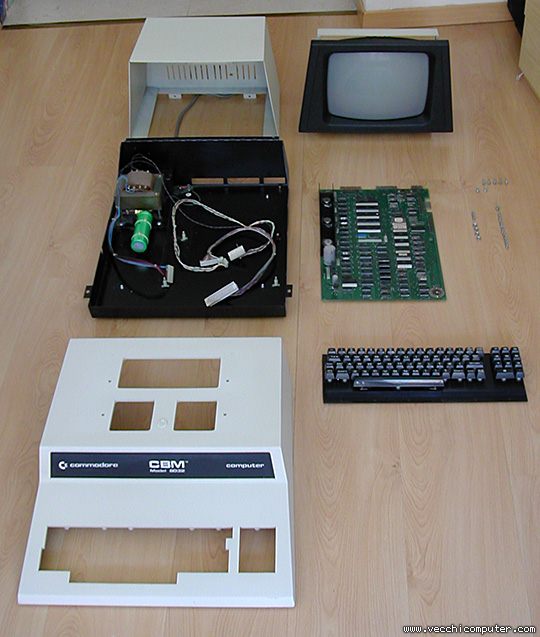

Ecco il computer pulito prima di essere riassemblato:

Commodore 8032 (smontato)

Dopo aver pulito a fondo ogni parte del computer, rimontai tutto, inserii la spina nella presa e premetti l’interruttore di accensione con un po’ di trepidazione. Funzionerà? Il classico suono di avvio (quattro beep di seguito) mi fece sorridere, ma il monitor ha bisogno di qualche lunghissimo secondo per far apparire l’immagine… sì! Perfettamente funzionante. Uno dei recuperi più belli: salvare un computer come questo dalla distruzione è una gran soddisfazione.

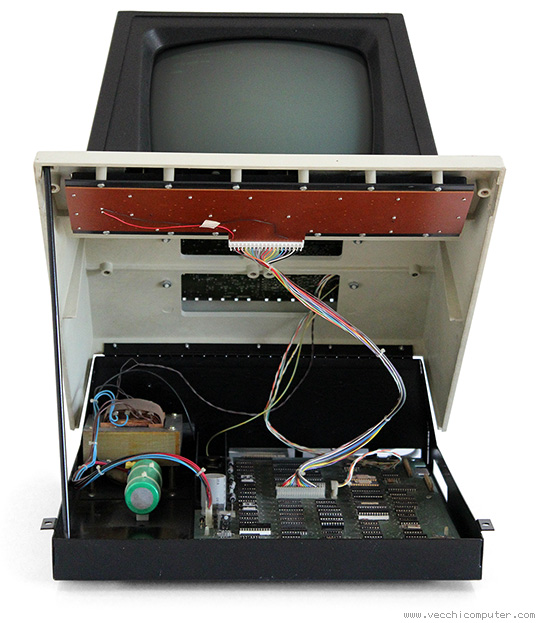

Questi computer si aprono svitando due viti, e un’asticella permette di tenerli aperti come il cofano di una macchina:

Commodore 8032 (aperto)

Nel 2009, riaccendendolo, dopo i quattro beep non appariva alcuna immagine a video. Insieme a un amico abbiamo controllato i voltaggi sulla scheda madre, che risultavano corretti; fortunatamente ho un 8032 identico, quindi abbiamo provato a collegare il monitor sospetto al computer funzionante. Anche in questo caso tutto a posto, quindi il problema non era il monitor ma, per esclusione, la scheda madre.

Una ricerca in internet ha confermato che l’integrato che gestisce il video è il Motorola MC6845P. L’abbiamo spostato sul computer funzionante, che ha presentato lo stesso difetto: suono d’avvio ma assenza del segnale video.

L’integrato è difficile da reperire, ma abbiamo scoperto che può essere sostituito da un HD46505SP, molto più comune. Trovato un fornitore online, ne ho ordinati 5 per averne qualcuno di scorta. Una volta arrivato e sostituito a quello guasto, il PET ha ricominciato a funzionare perfettamente… almeno così credevo finché non ho cominciato a scrivere qualche lettera maiuscola. Queste apparivano con qualche pixel fuori posto, e qui la diagnosi è stata abbastanza semplice: la ROM dei caratteri (codice 901447-10) si stava guastando.

Commodore 8032 (Character ROM guasta)

Pensavo di risolvere con una EPROM; non sono (ancora) attrezzato, ma conosco un paio di persone che possono eseguire il lavoro. Non abitano dalle mie parti e non ho mai avuto l’occasione di chiedere a uno di loro il favore. Poi, un paio di settimane fa, trovo sul sito eBay tedesco un’asta con 8 ROM Commodore tra cui proprio quella che mi serve. 16€ (2€ a ROM, mi sembra accettabile) + 7€ di spedizione. Procedo all’acquisto e una decina di giorni dopo mi arriva il pacchetto. Sostituisco la ROM e finalmente questo 8032 è completamente riparato.

Commodore 8032 (Character ROM funzionante)

Questi i due pezzi sostituiti:

Commodore 8032 (pezzi guasti)

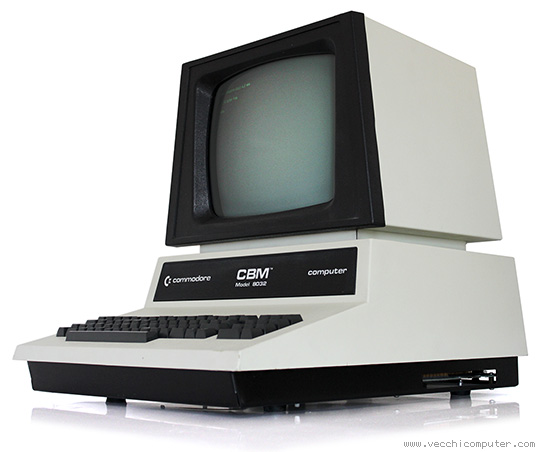

E per concludere, una foto in prospettiva per capire meglio le forme di questa stupenda macchina.

Commodore 8032
