Sinclair ZX Interface 1 e ZX Microdrive (1983)

Sinclair ZX Interface 1 e ZX Microdrive

Qualche giorno fa ho recuperato dal magazzino del mio amico Carlo una scatola con il materiale Sinclair oggetto di questo articolo. Gli oggetti avevano qualche macchia di umidità, fortunatamente solo all’esterno. Li ho smontati, puliti, provati e infine rimontati, scattando qualche foto come al solito.

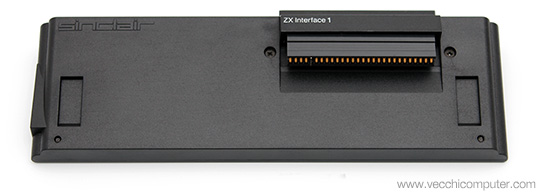

Sinclair ZX Interface 1

Sinclair ZX Interface 1

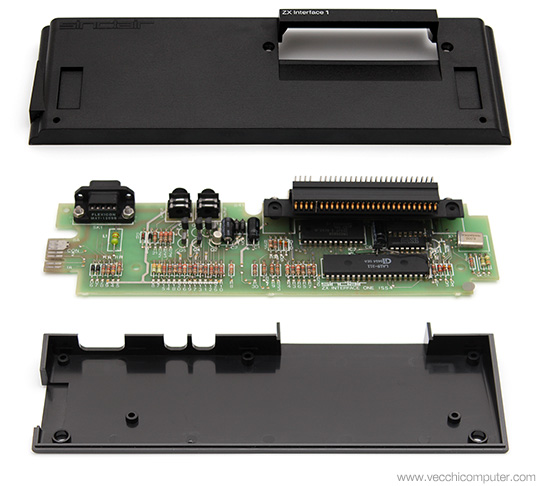

La Interface 1 è composta da un’unica scheda, ecco la vista esplosa dell’oggetto:

Sinclair ZX Interface 1 - Esploso

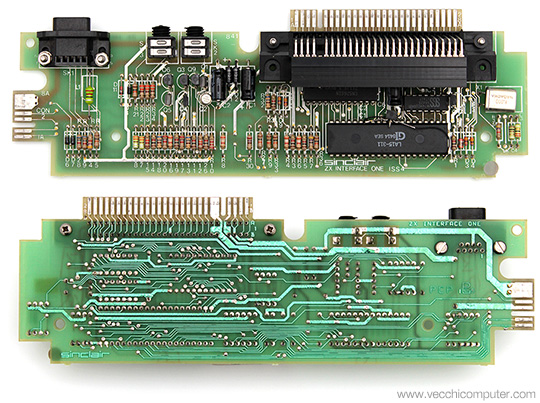

Un’immagine dei due lati della scheda:

Sinclair ZX Interface 1 - Scheda

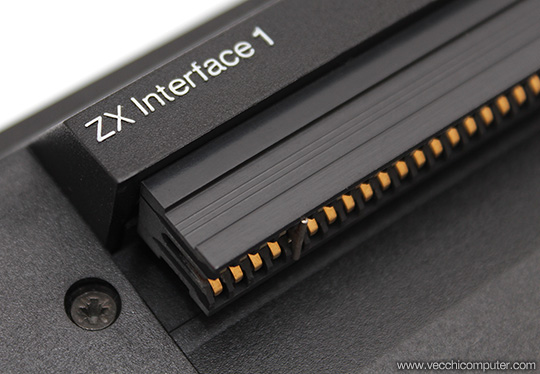

Un dettaglio del connettore:

Sinclair ZX Interface 1 - Dettaglio

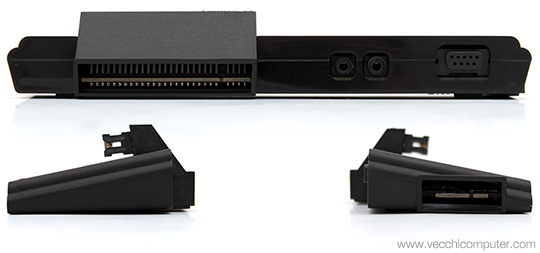

Le porte sul retro permettono di collegare ulteriori espansioni, creare una rete di computer, e gestire periferiche seriali; il connettore laterale è usato per collegare il Microdrive.

sinclair_zx_interface_1-esterno

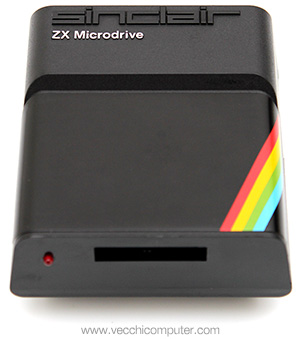

Sinclair ZX Microdrive

Sinclair ZX Microdrive

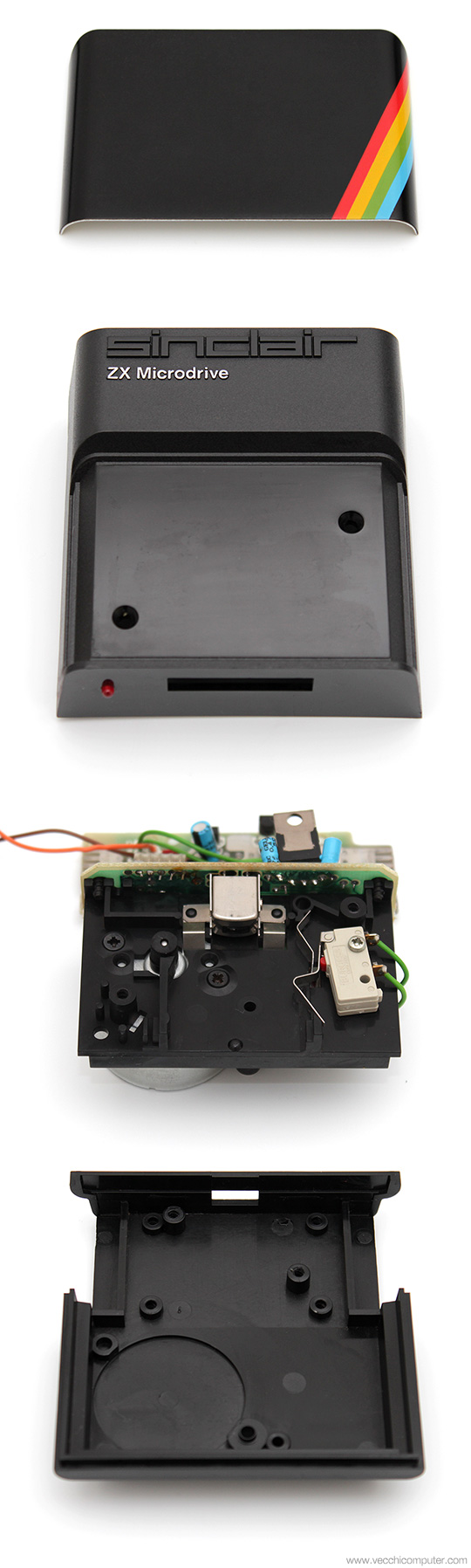

Anche per il Microdrive ho preparato un’immagine con tutte le parti che lo compongono:

Sinclair ZX Microdrive - Esploso

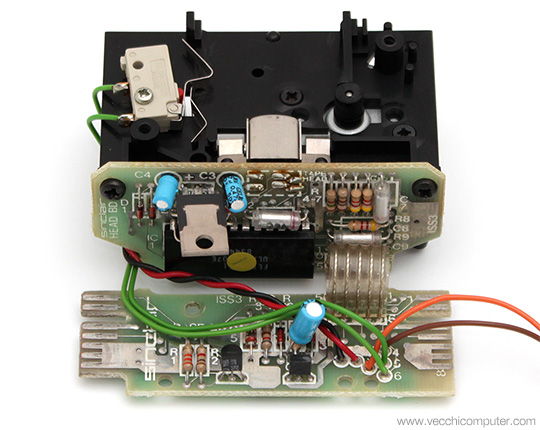

Questa la parte interna fotografata da dietro, dove si vedono le due piccole schede:

Sinclair ZX Microdrive - Schede

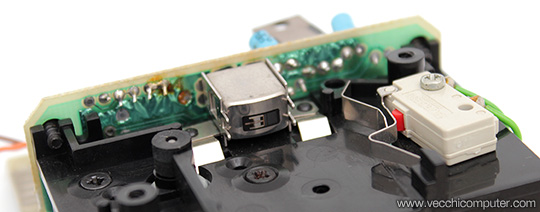

Il microswitch serve a verificare se la cartuccia è stata protetta in scrittura: come per le normali audiocassette, basta rimuovere una piccola aletta di plastica posta sul lato per impedire la scrittura. Di seguito un dettaglio della testina:

Sinclair ZX Microdrive - Testina

Le cartucce sono davvero piccole, ho scattato una foto con una sterlina (mi sembrava più appropriata per un prodotto inglese :-) per avere un rapporto dimensionale.

Sinclair ZX Microdrive - Cartuccia

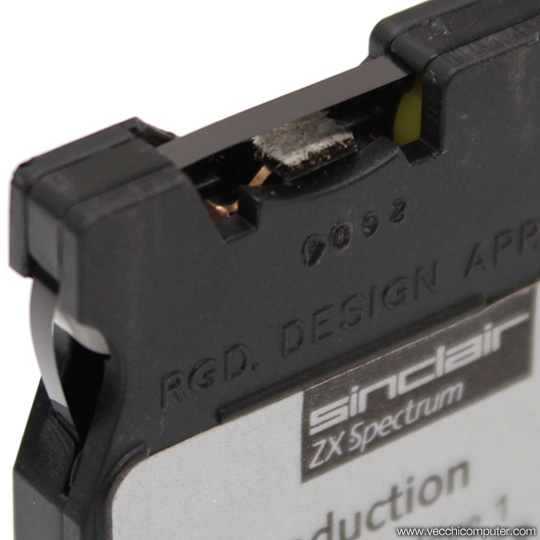

Le cartucce sono molto delicate, e soprattutto non sono state costruite per durare decenni; in parecchie la spugna dietro il nastro si polverizza rendendole inutilizzabili.

Sinclair ZX Microdrive - Cartuccia (dettaglio)

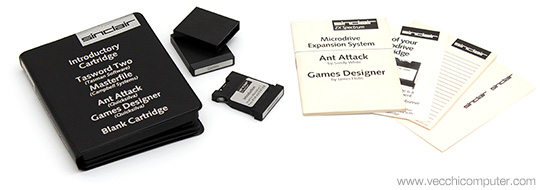

Assieme al Microdrive venivano fornite 4 cartucce raccolte in un astuccio.

Sinclair ZX Microdrive - Cartucce

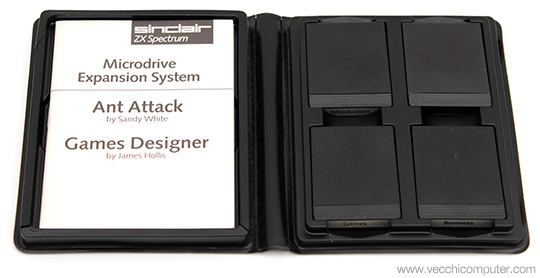

Sinclair ZX Microdrive - Confezione cartucce

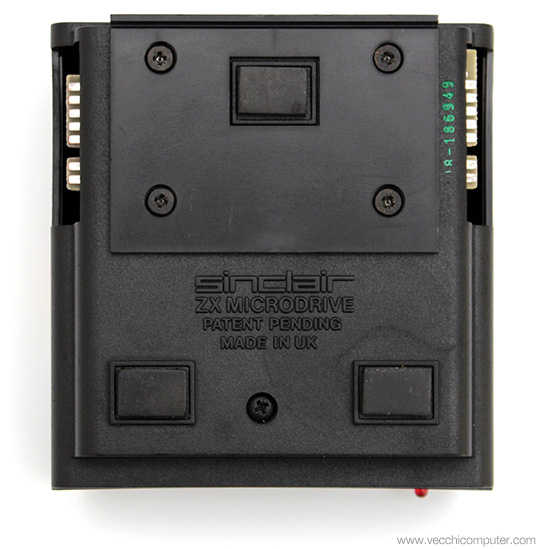

La placca in plastica nella parte inferiore del microdrive può essere svitata e riposizionata per agganciare più elementi.

Sinclair ZX Microdrive - Sotto

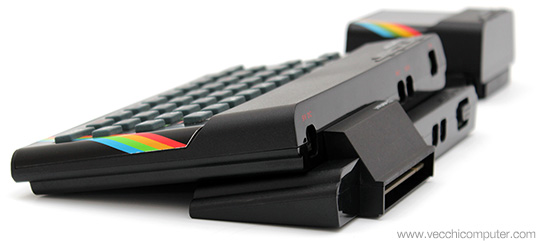

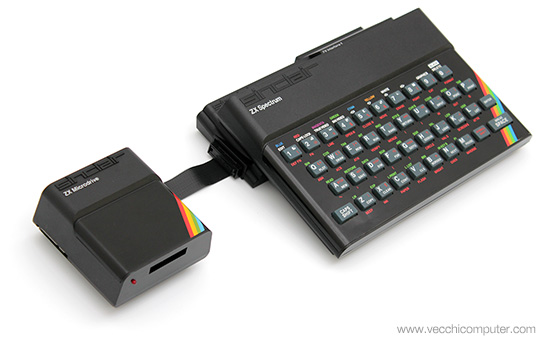

Per concludere, un paio di foto con l’Interface 1 e il Microdrive collegati al computer.

Sinclair ZX Spectrum,  ZX Interface 1 e ZX Microdrive

Sinclair ZX Spectrum,  ZX Interface 1 e ZX Microdrive

Per approfondire (in inglese):

Infinite loop: the Sinclair ZX Microdrive story

Servicing the Sinclair ZX Microdrive

Replacement microdrive felt pad
