Olivetti M21 (1984)

Olivetti M21

L’Olivetti M21 è un computer “trasportabile”, come altri modelli dell’epoca (in particolare i primi Compaq, rimanendo tra i compatibili IBM). Significa che erano progettati con un piccolo monitor integrato, una tastiera che si chiudeva sul computer, e una maniglia per sollevarli – ma andavano comunque alimentati dalla rete elettrica.

Avendo già smontato un Olivetti M24 qualche tempo fa, dal punto di vista tecnico avrei descritto l’M21 come un M24 con monitor integrato. Descrizione confermata da Alessandro Graciotti, progettista dell’M24: l’Olivetti M21 fu “un progetto prevalentemente meccanico fatto ad Ivrea, basato sull’elettronica dell’M24 sviluppata a Cupertino CA”.

Per chi è interessato ad approfondire la storia dell’M24, consiglio la lettura dell’articolo con il racconto di Alessandro Graciotti.

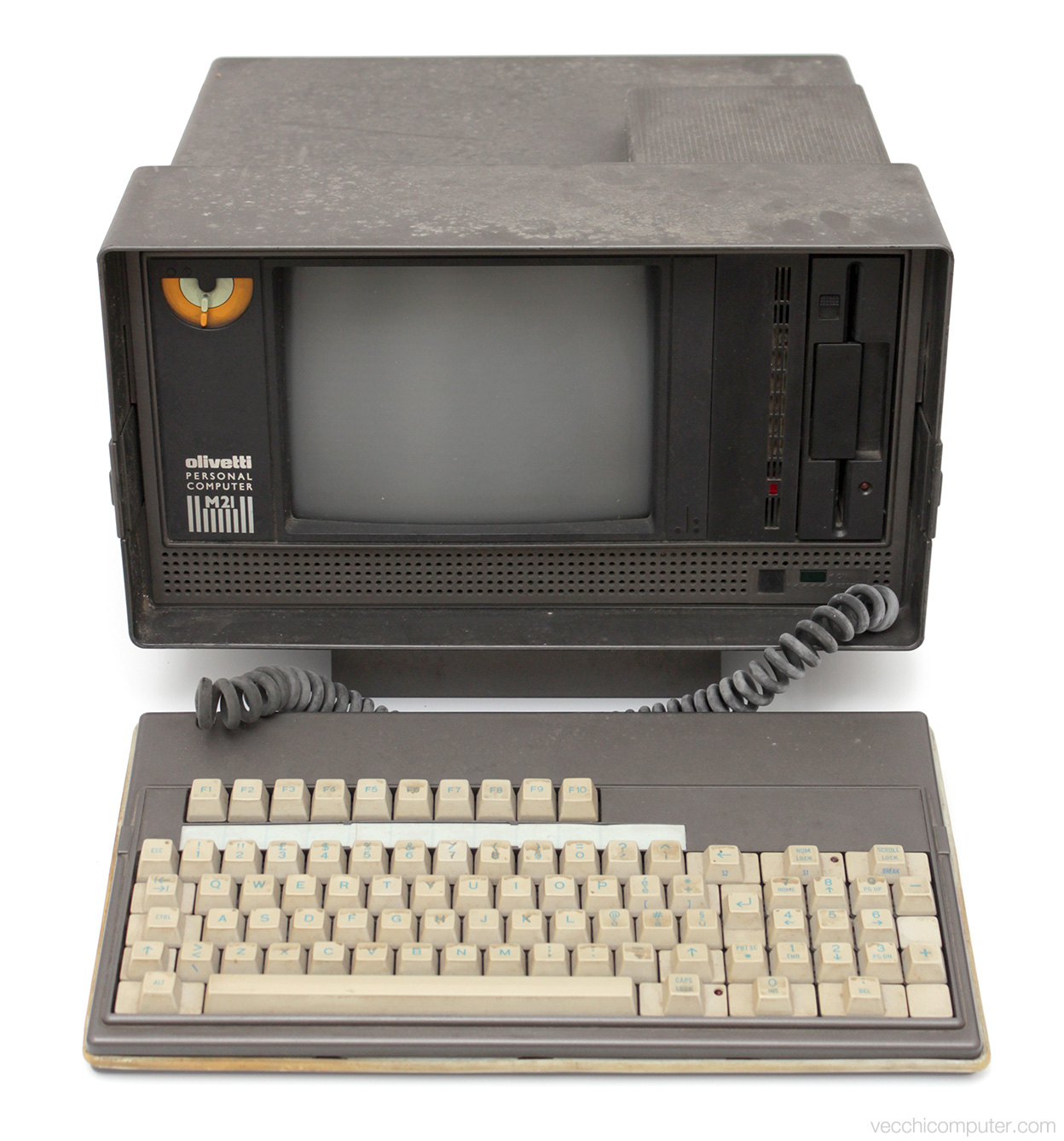

Il computer è stato per anni in una cantina; era piuttosto impolverato e ricoperto in alcune zone da muffa.

Olivetti M21 - sporco

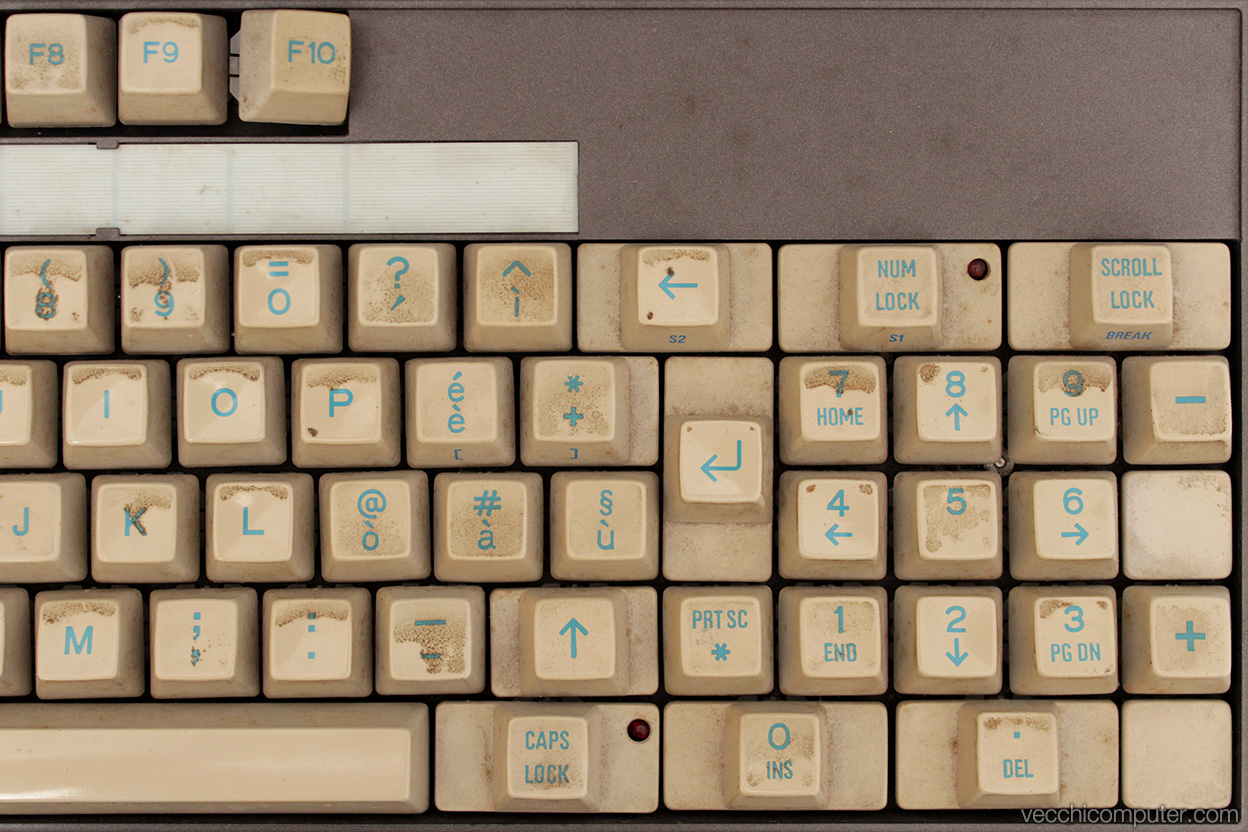

Probabilmente la tastiera non è mai stata pulita in tutti gli anni di servizio.

Olivetti M21 - sporco

Quindi, per prima cosa, ho completamente smontato e pulito ogni componente del computer. Gli spazi all’interno sono piuttosto stretti: ci sono diverse viti che a volte sono facili da svitare ma creano qualche difficoltà quando devono essere riavvitate al loro posto.

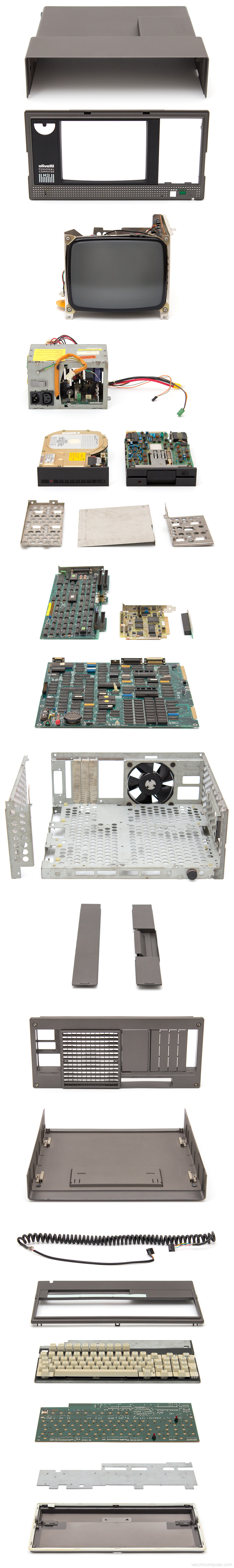

Olivetti M21 - vista esplosa

I componenti sono identici a quelli dell’M24; l’unica differenza è l’assenza della scheda figlia con gli slot per schede aggiuntive. Al suo posto c’è un connettore a L con un unico slot, occupato dal controller per floppy e disco rigido.

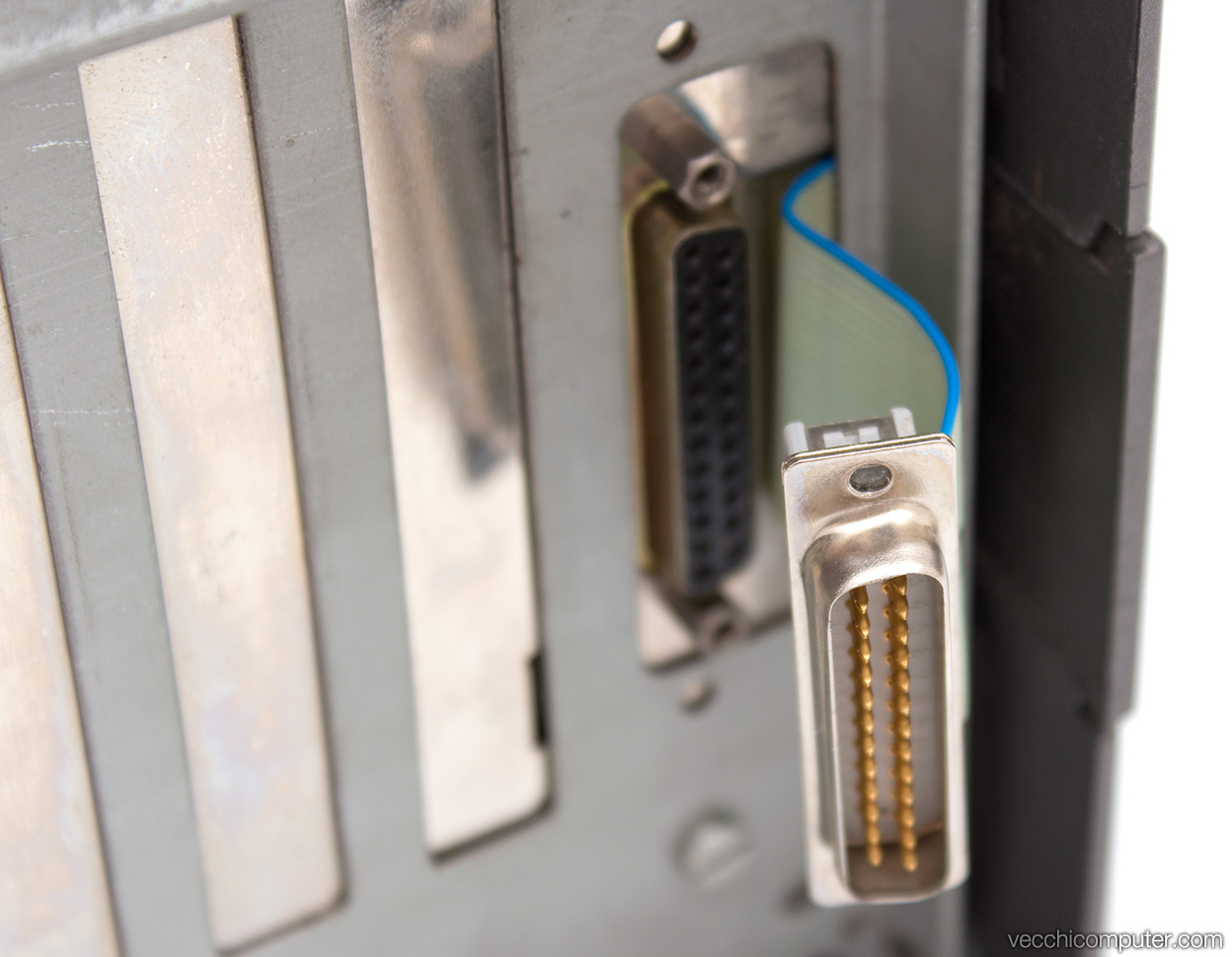

Perfino il segnale video è prelevato dal connettore esterno della scheda video e portato al monitor interno con un cavo piatto.

Olivetti M21 - connettore video

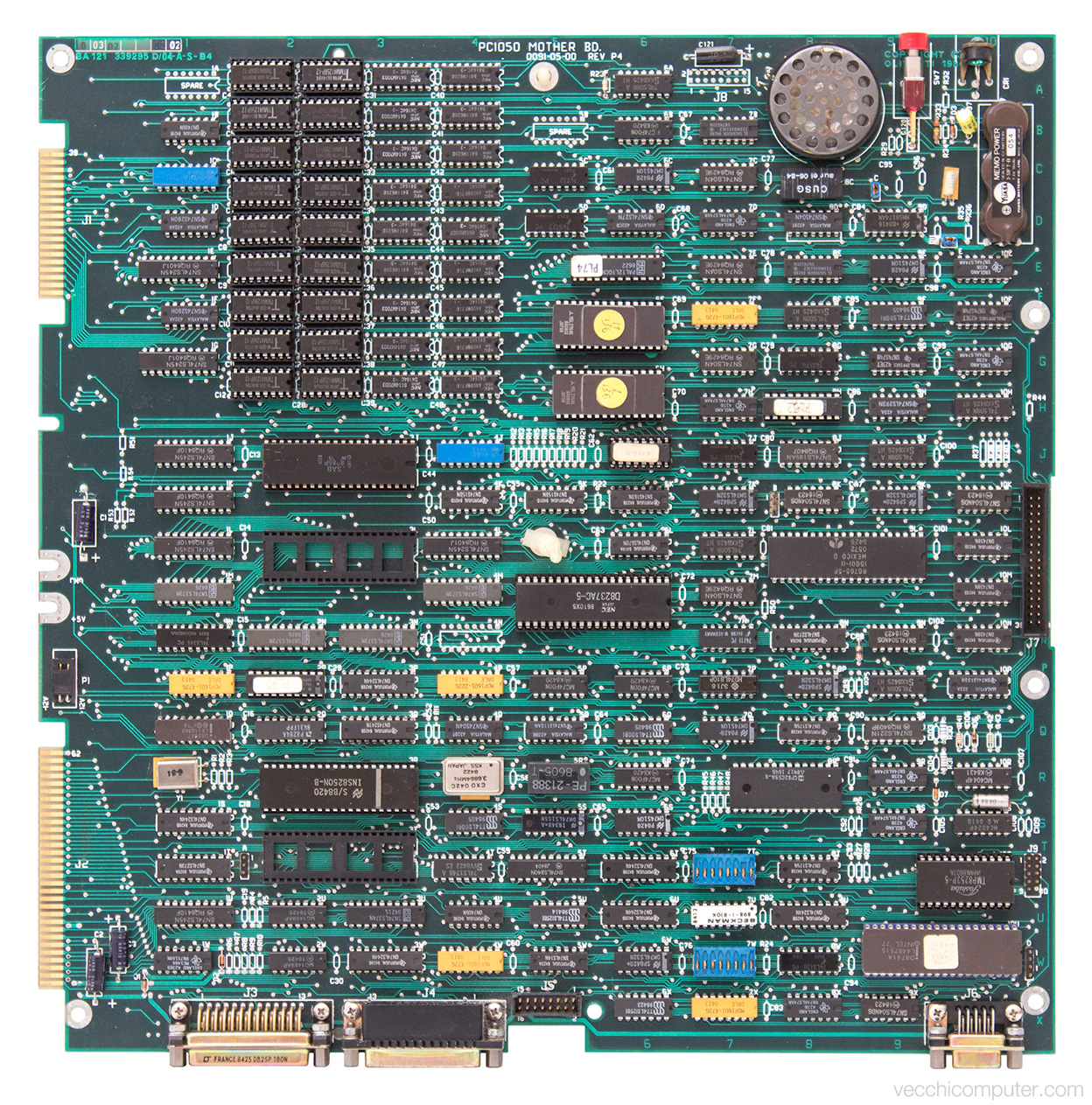

La scheda madre ha una piccola differenza rispetto a quella dell’M24: sono saldati sulla scheda i connettori per la tastiera dell’M21, che non usa la porta esterna (anche se presente).

Olivetti M21 - scheda madre

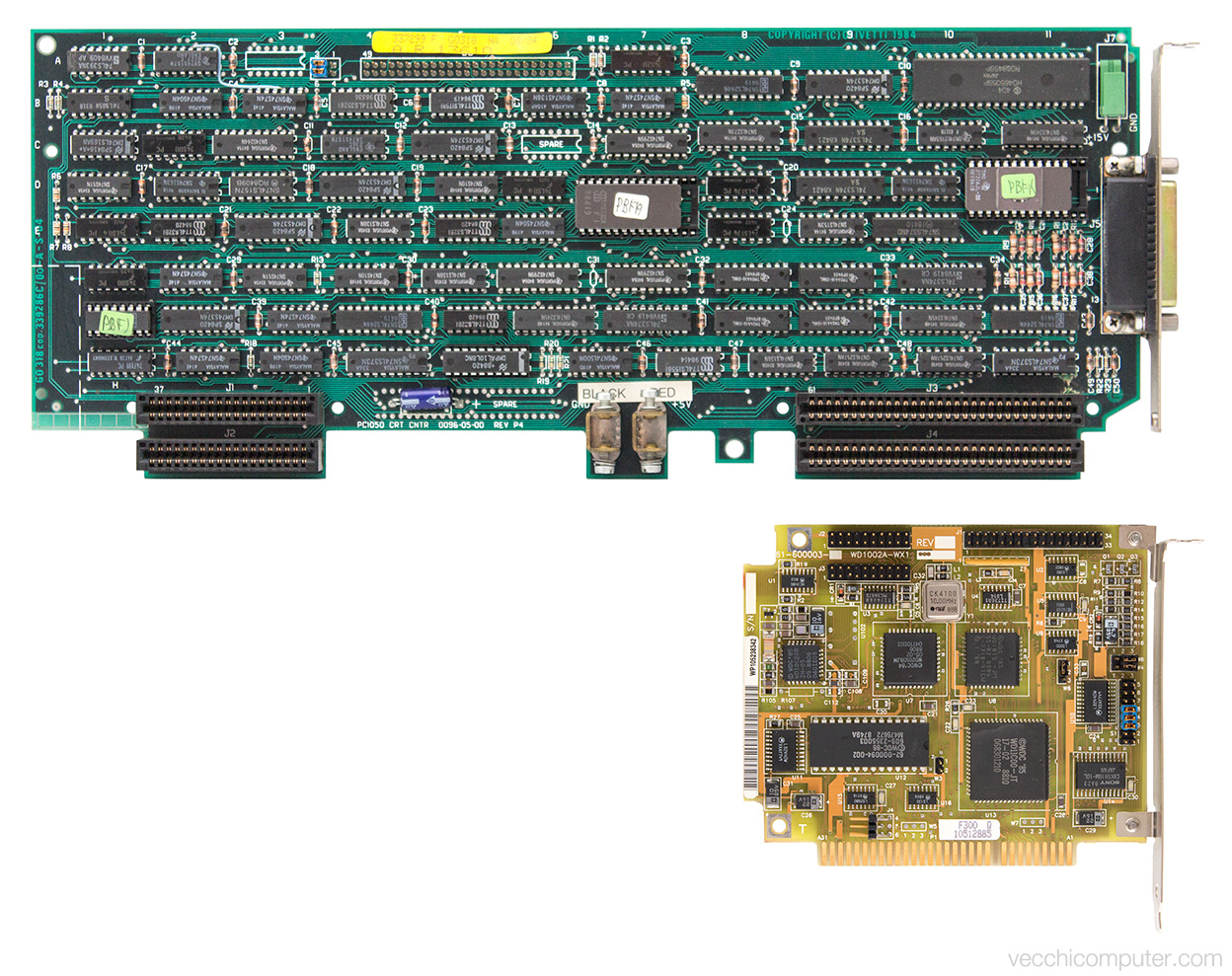

Dopo aver scattato la foto, per sicurezza ho dissaldato la batteria. A seguire la scheda video proprietaria (basata sul Motorola 6845, forniva una risoluzione di 640×400 pixel) e il controller del floppy e del disco rigido:

Olivetti M21 - scheda madre

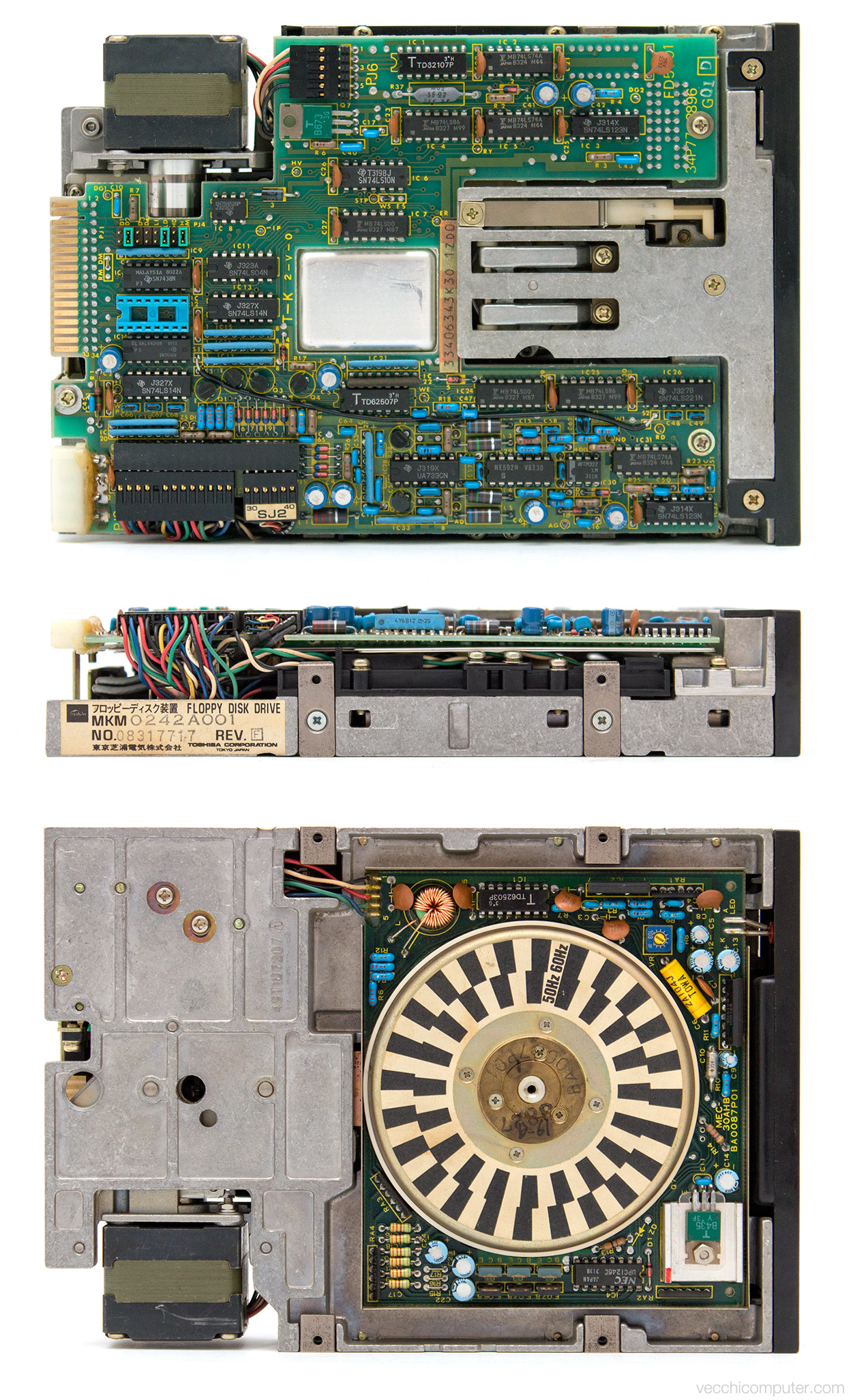

Il floppy drive da 5,25″ è prodotto da Toshiba.

Olivetti M21 - floppy drive

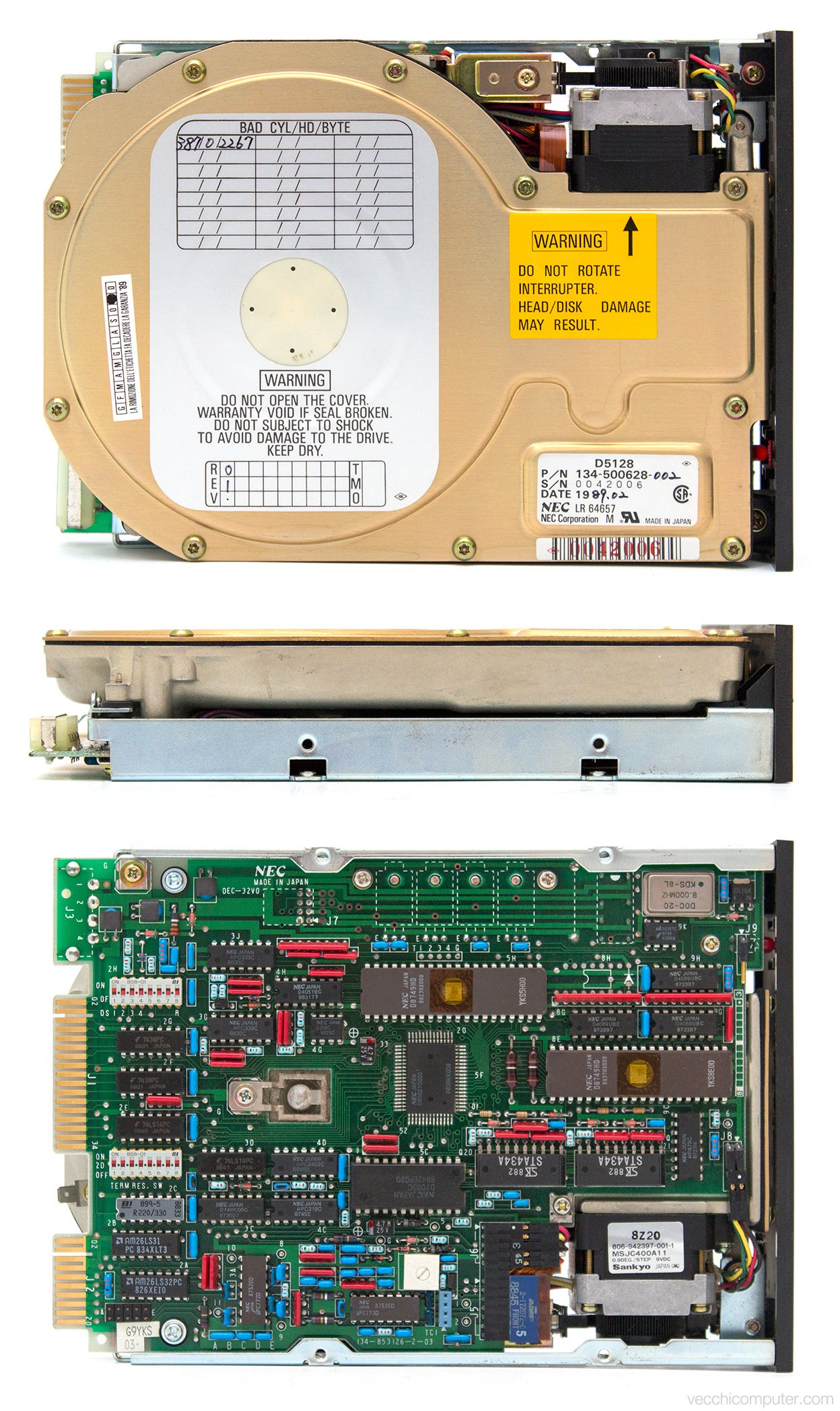

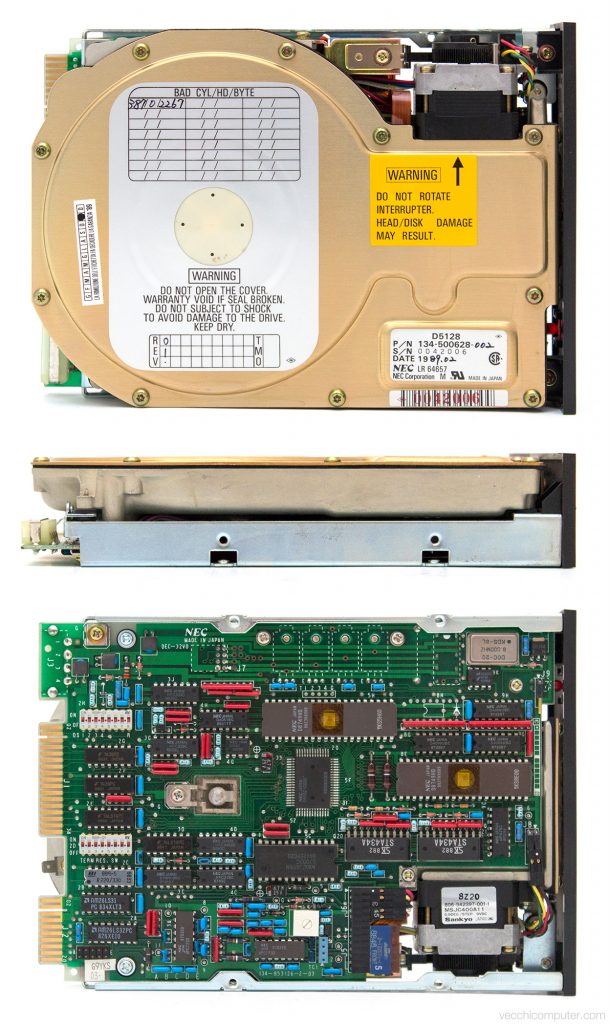

Il disco rigido è invece un Nec, probabilmente aggiunto in un secondo momento visto che riporta la data del 1989.

Olivetti M21 - hard disk

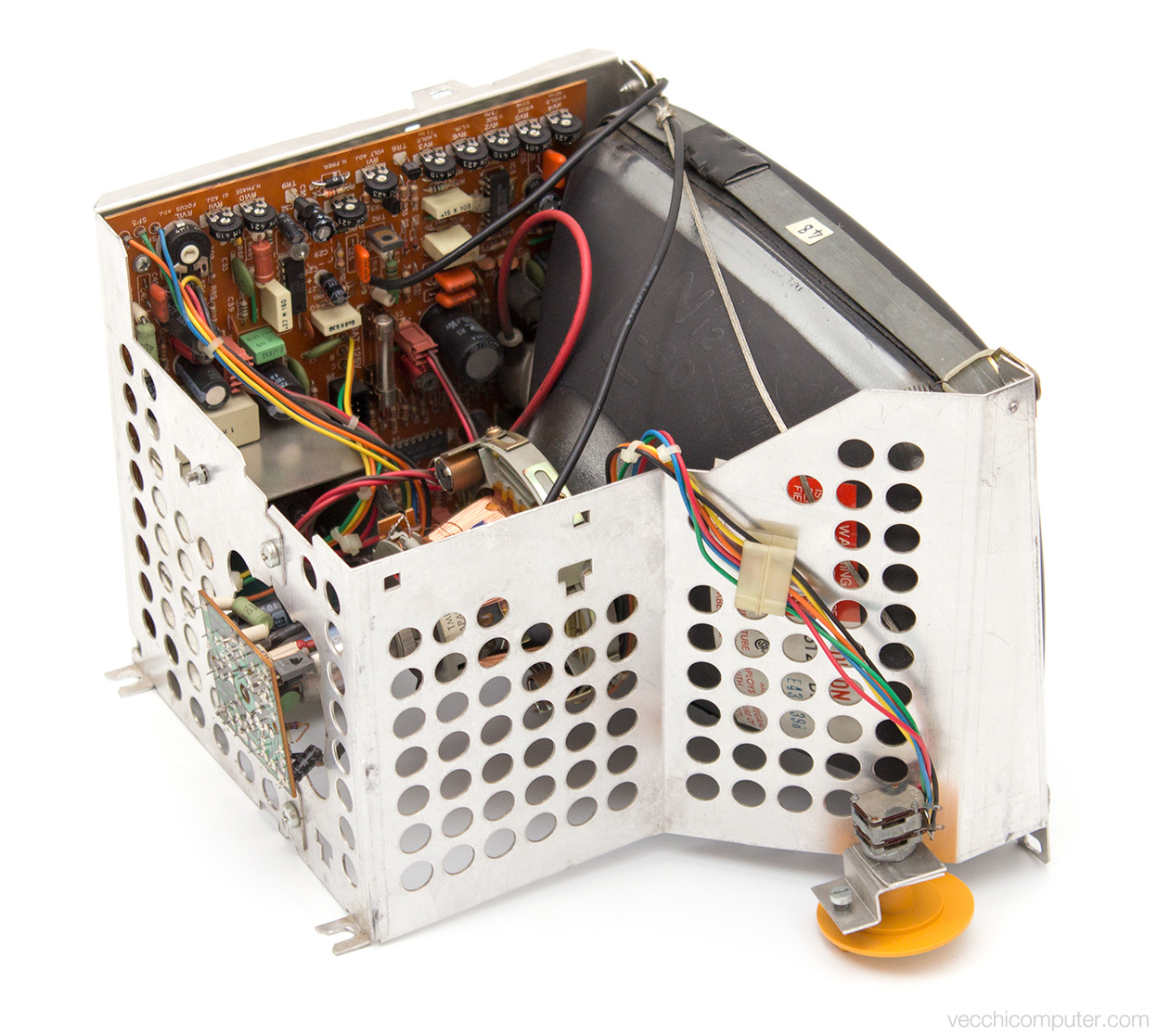

Il monitor è monocromatico a fosfori ambra.

Olivetti M21 - monitor

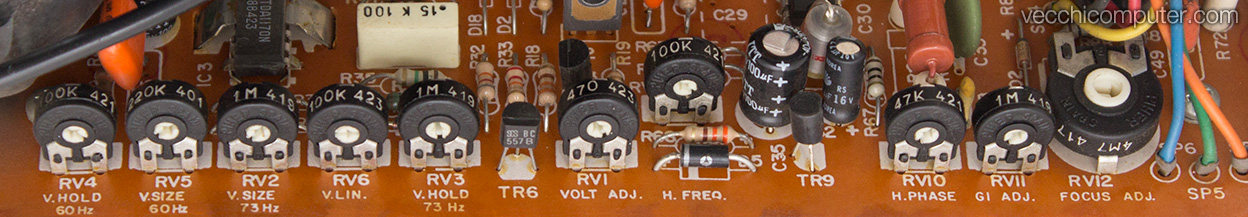

Le regolazioni del monitor:

Olivetti M21 - regolazioni monitor

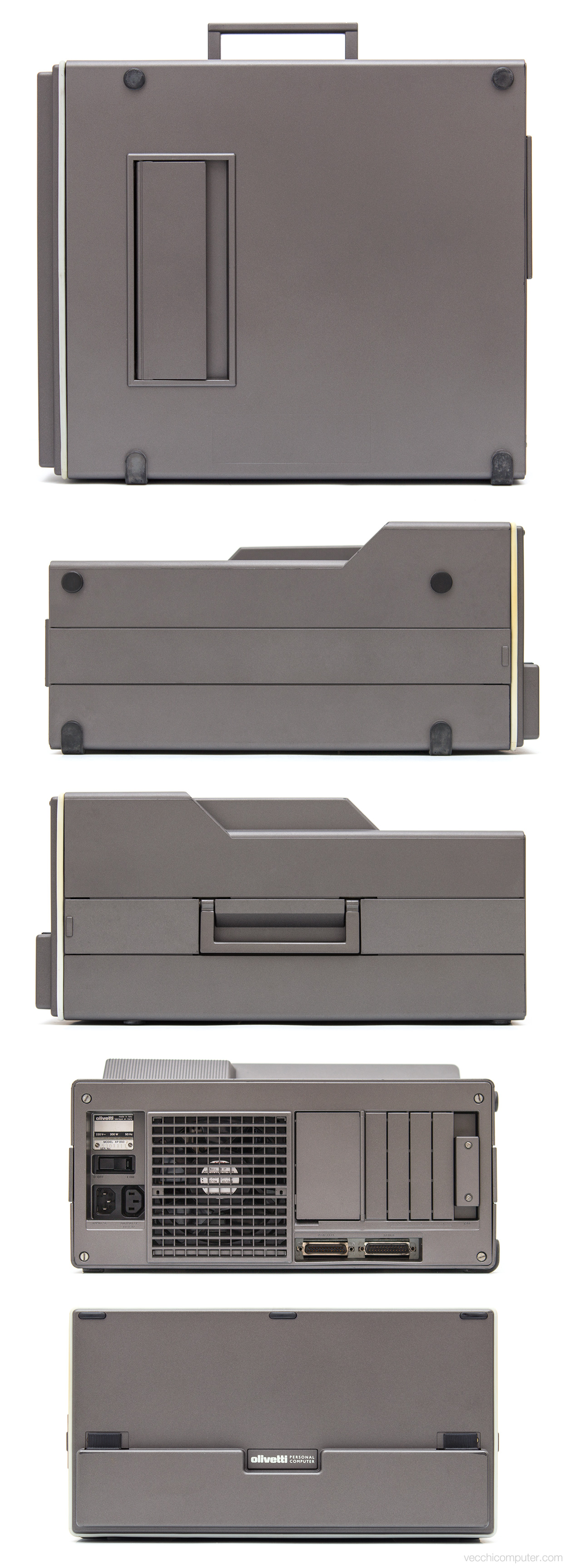

La maniglia durante l’utilizzo scompare a filo della scocca esterna; la fascia che alza la parte anteriore del computer può essere richiusa durante il trasporto.

Olivetti M21 - viste

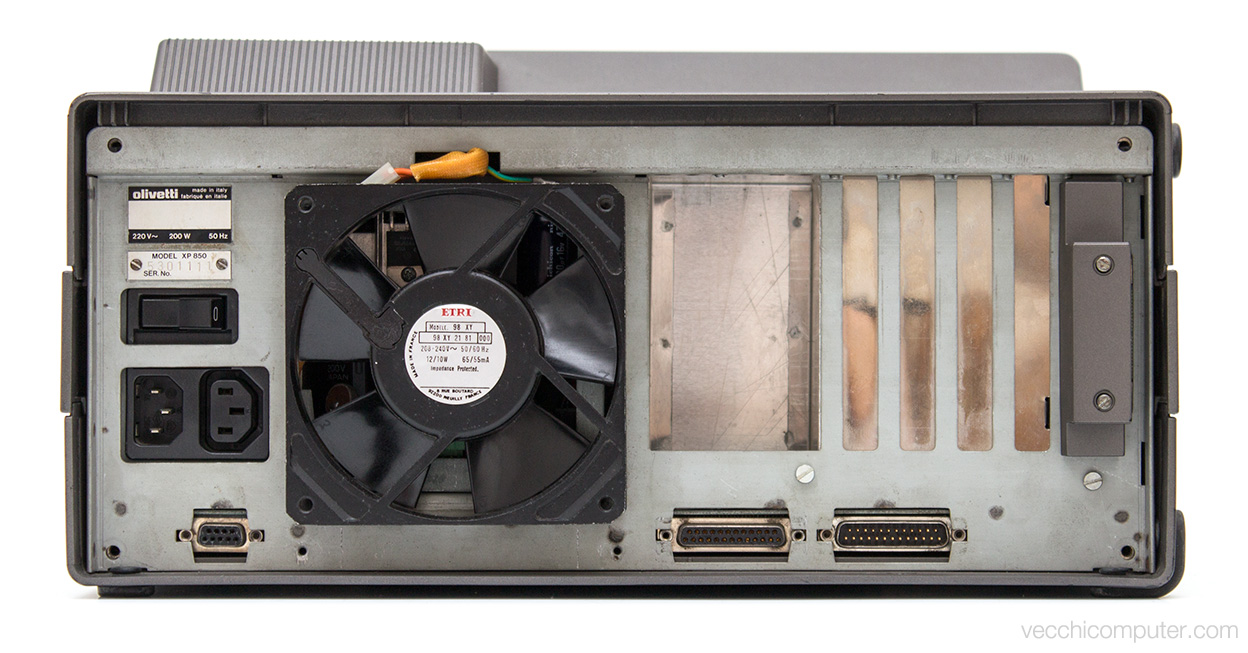

Sul retro del computer sono presenti la porta parallela e seriale; senza la scocca posteriore, si nota che il connettore per la tastiera è presente ma non è normalmente accessibile.

Olivetti M21 - retro

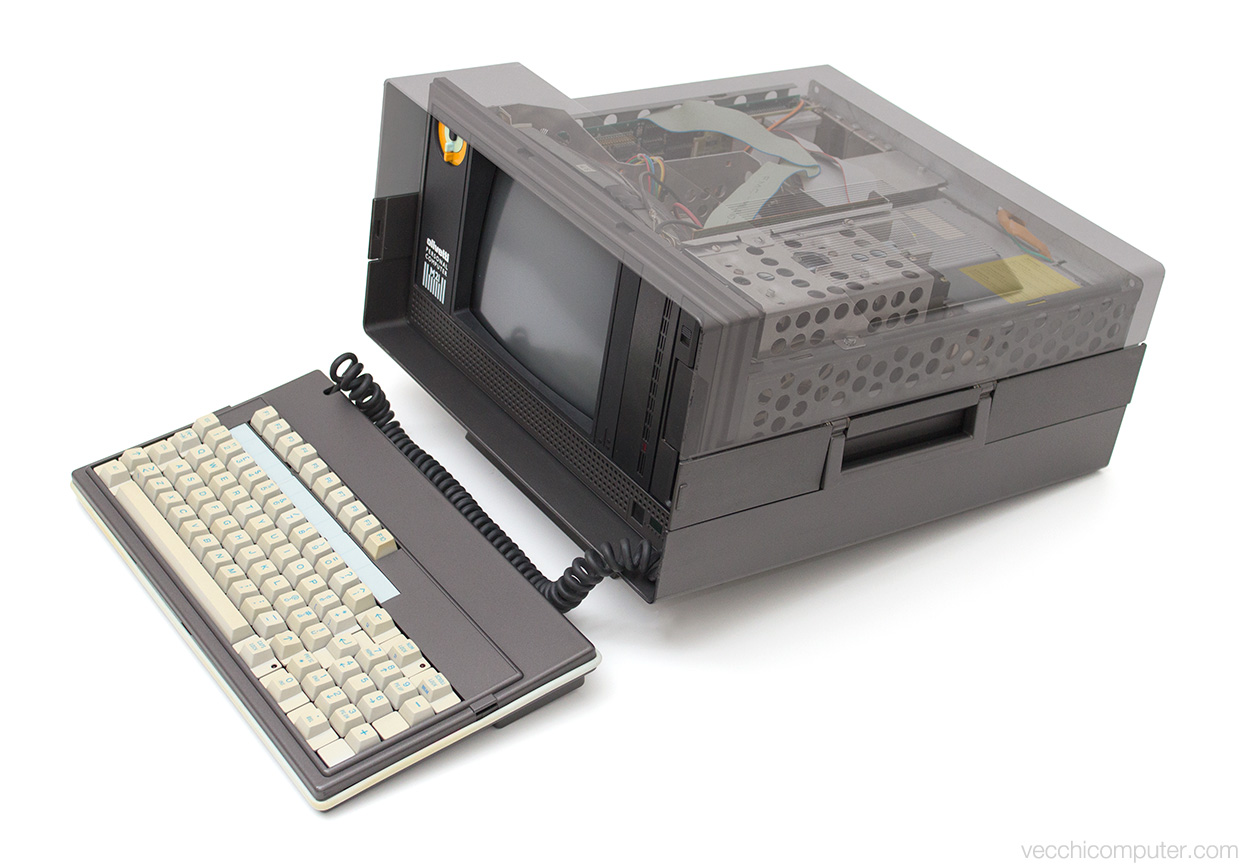

Con un paio di scatti su cavalletto, è possibile creare un effetto di “trasparenza” per far intravedere l’interno del computer.

Olivetti M21

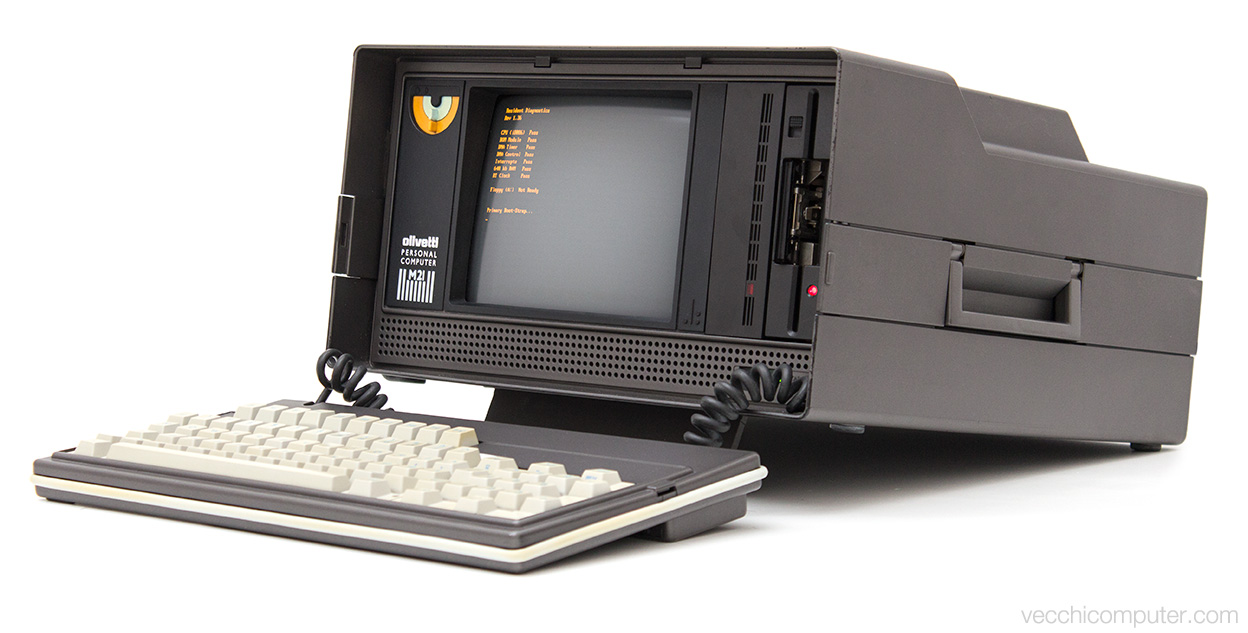

Concludo la carrellata di foto con un altro scatto del computer pulito, rimontato e acceso. L’alimentatore non forniva i 12v, e la scheda madre non funzionava. In attesa che qualcuno più esperto di me possa darmi una mano a trovare e riparare i guasti, ho utilizzato i corrispondenti pezzi di un M24 “spaiato” (senza monitor e tastiera) che ho conservato proprio nell’evenienza che mi servisse qualche ricambio.

Olivetti M21
