Atari 400

Atari 400 (1979)

Sono passati quasi 4 anni dal mio articolo sul VCS, è ora di tornare a parlare un po’ di Atari! Ho scattato alcune foto del mio Atari 400, un modello NTSC nordamericano prodotto all’inizio del 1983.

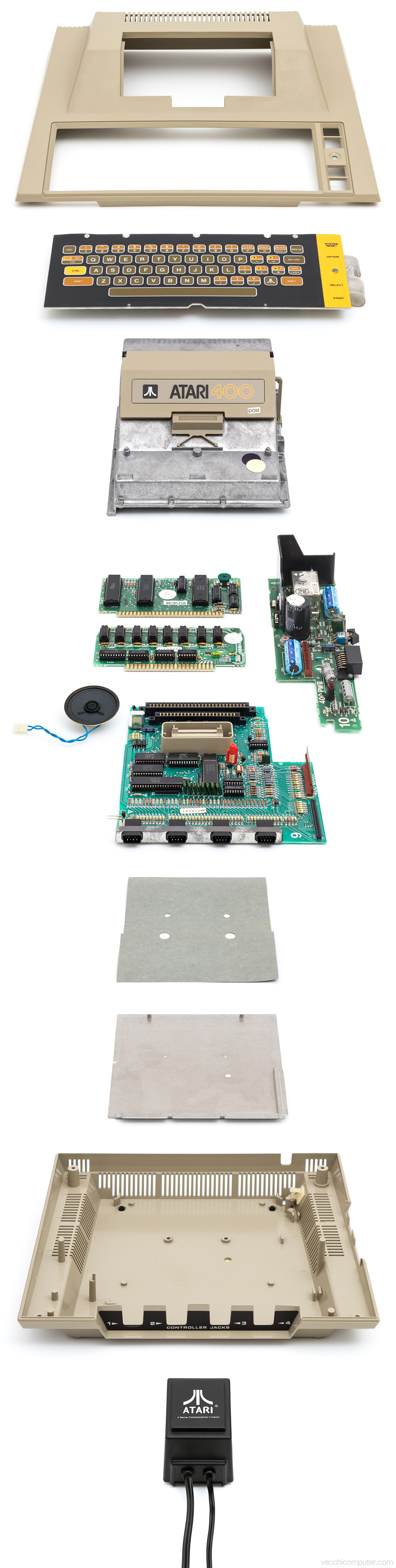

Comincio con la vista esplosa: se stampassi l’immagine originale in Photoshop a 300dpi, sarebbe alta 1,3 metri.

Atari 400 vista esplosa

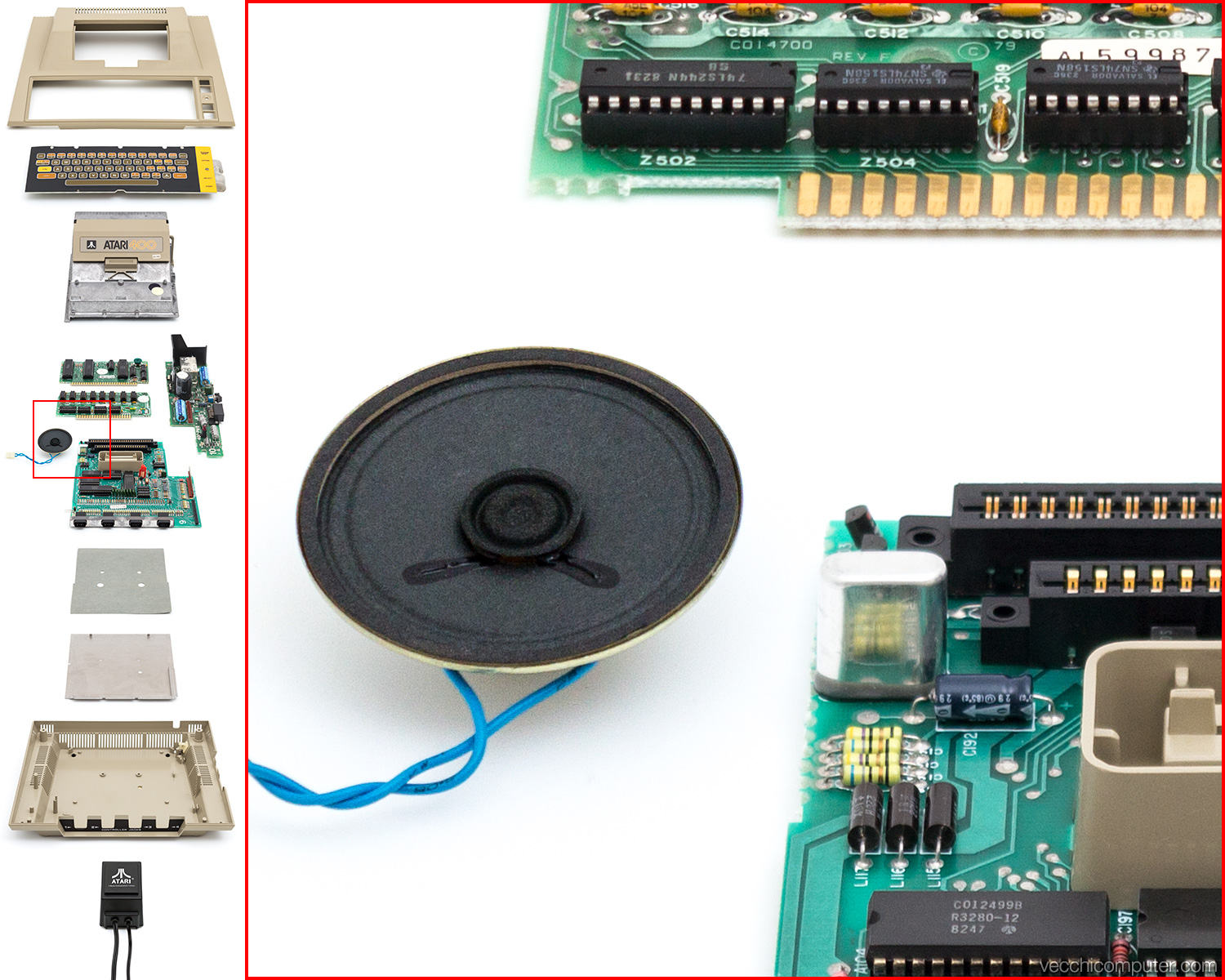

Potete vedere un dettaglio 1:1 della foto originale con un click sulla prossima immagine, a me piace il riflesso del gruppo di resistenze.

Atari 400 vista esplosa - dettaglio

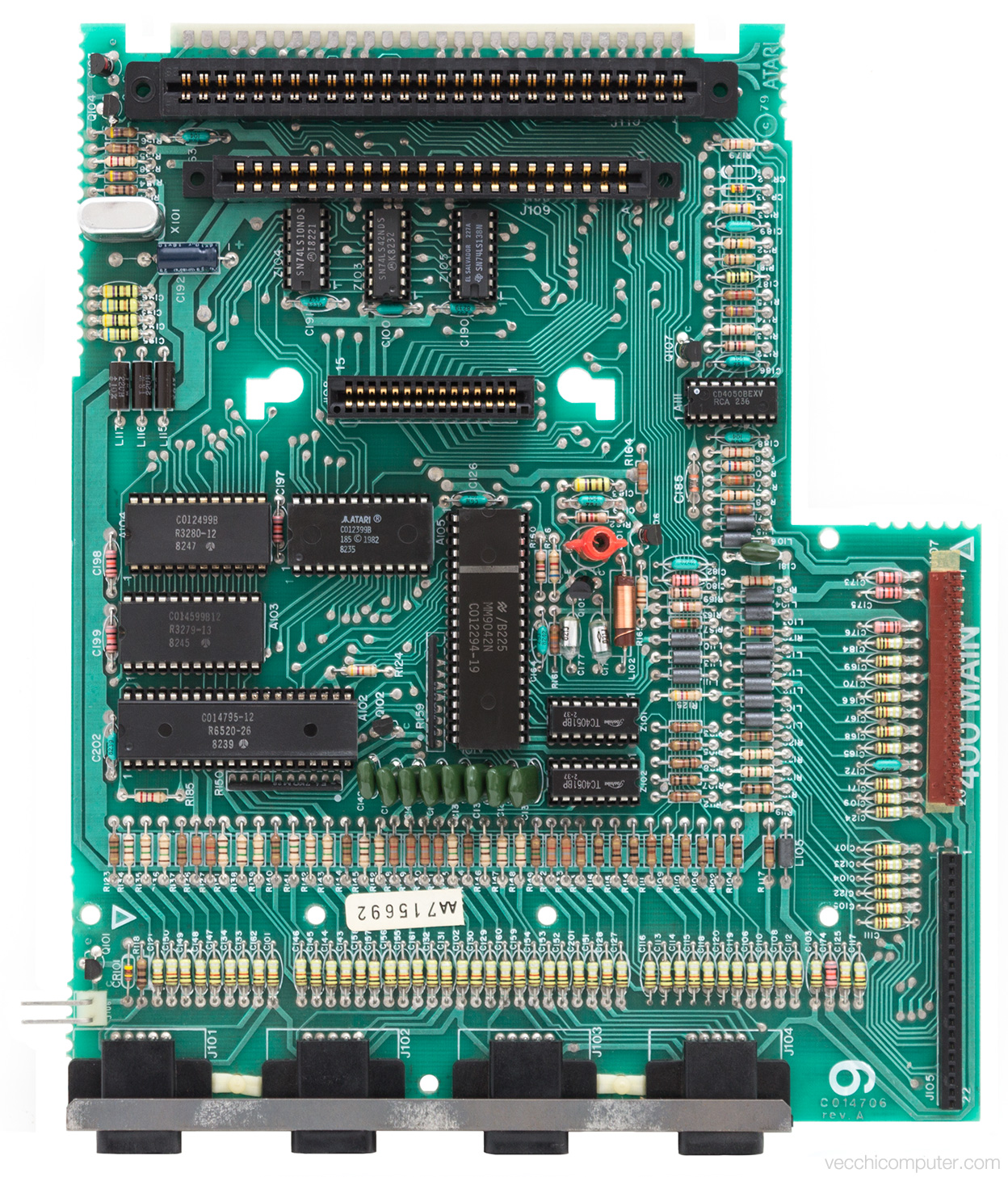

Ecco la scheda madre:

Atari 400 scheda madre

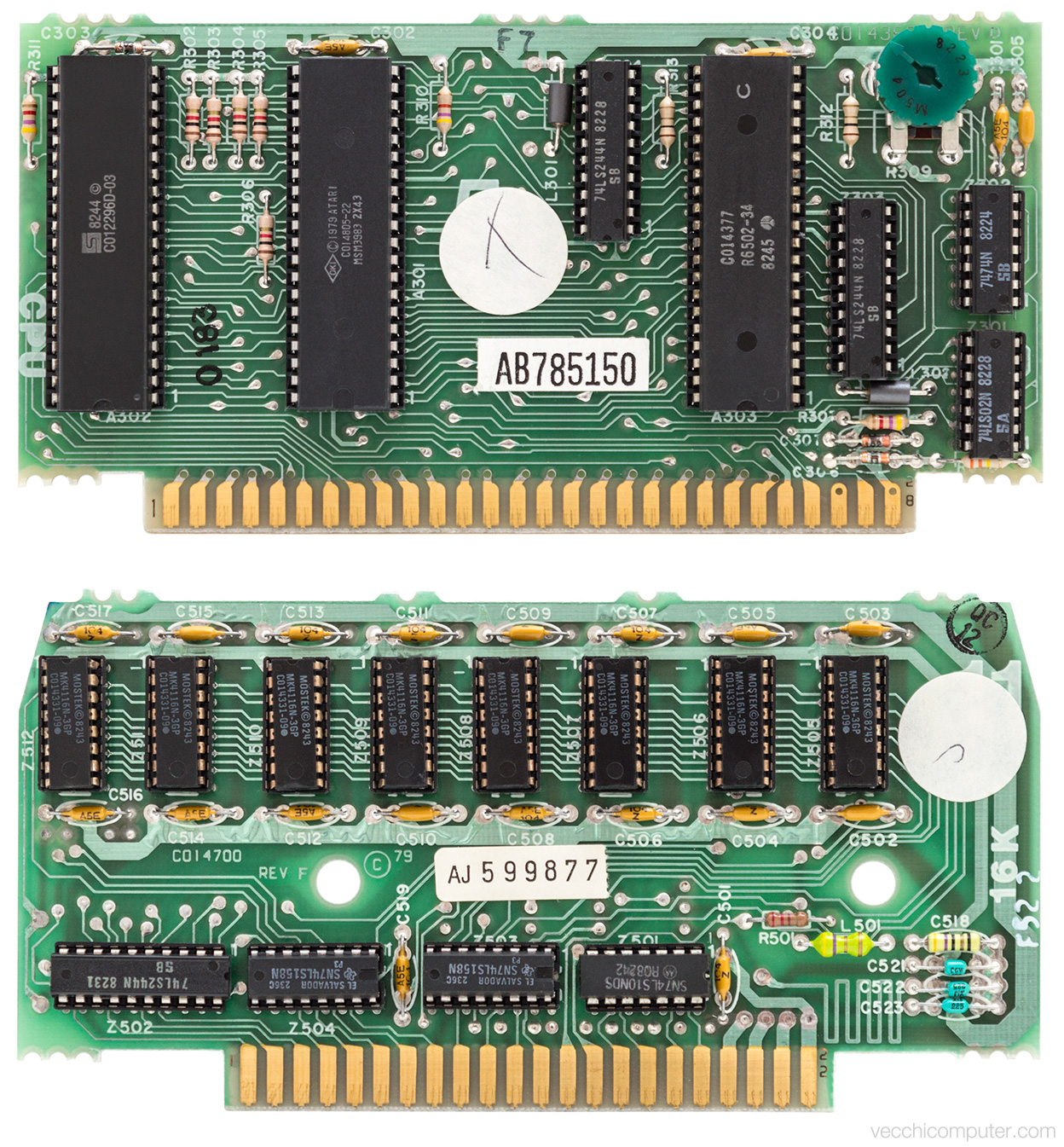

Nella prossima foto potete vedere la scheda processore e la scheda con i 16KB di memoria. L’Atari 400 è stato progettato sull’architettura del MOS 6502 come altri computer dell’epoca. La scheda processore contiene anche il chip GTIA: è quello con la sigla C014805.

Atari 400 scheda CPU e 16KB RAM

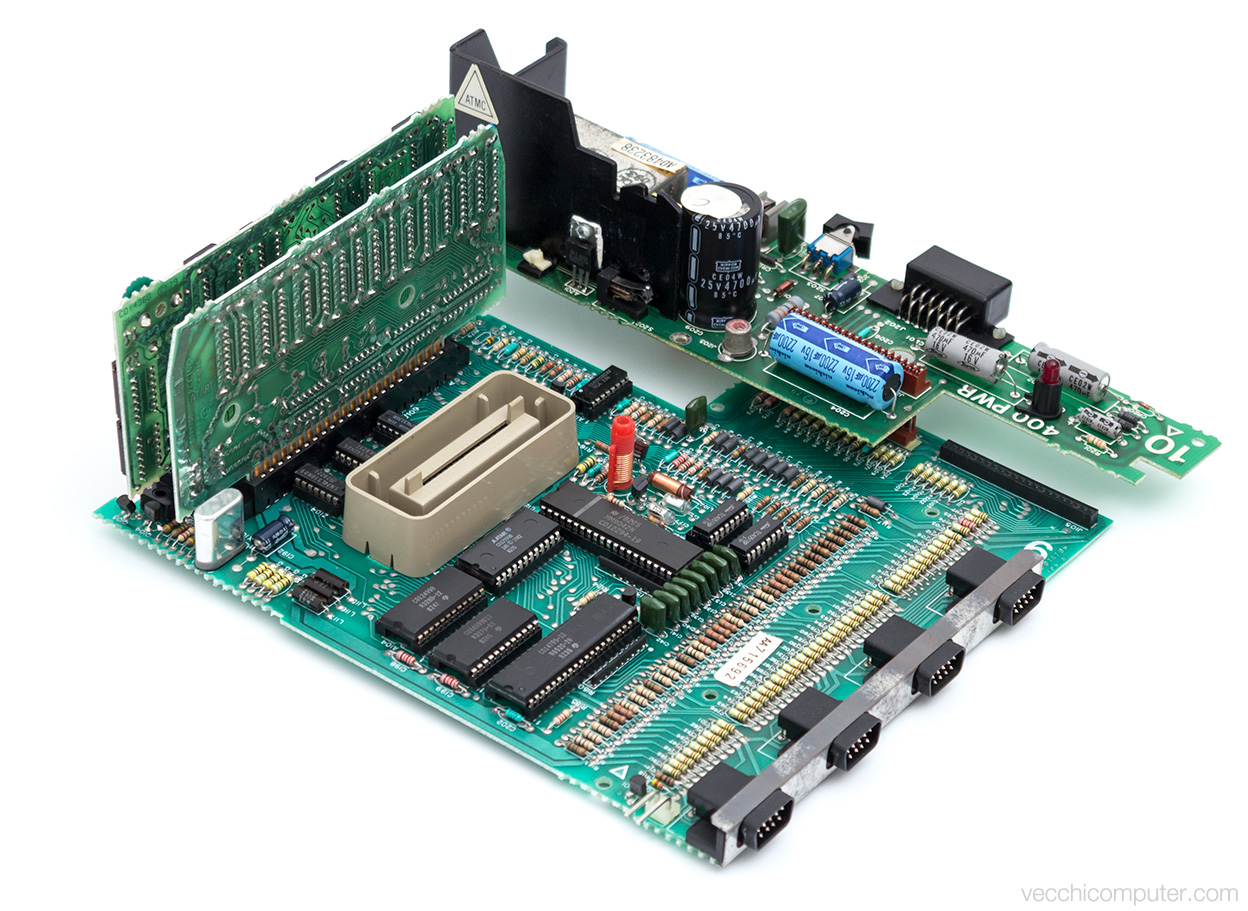

La complessità costruttiva dell’Atari 400 rendeva i costi di produzione piuttosto alti: i componenti elettronici sono distribuiti su 4 schede differenti. Eccole tutte insieme:

Atari 400 scheda madre

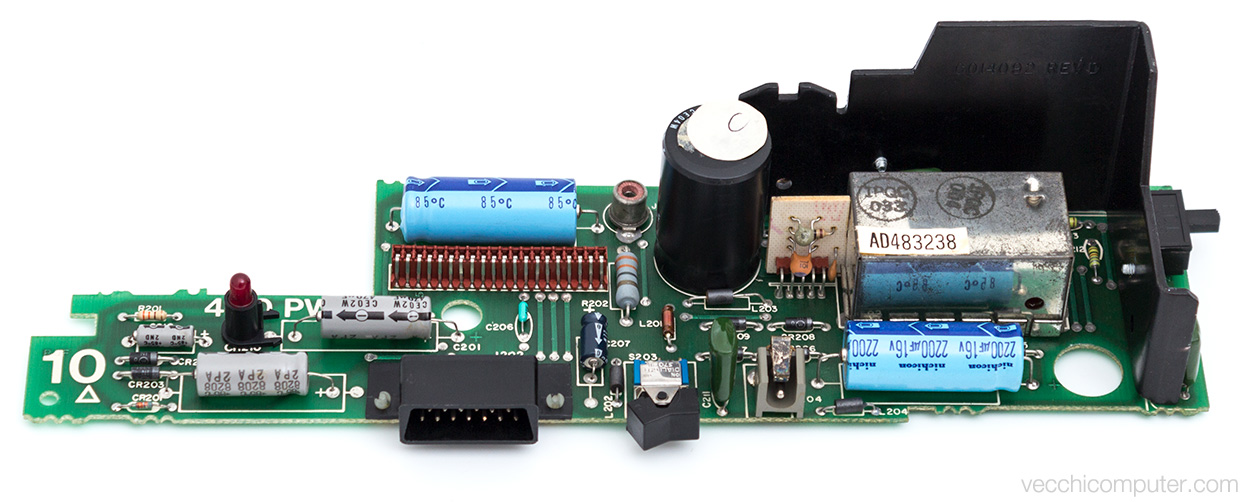

Questa scheda, marcata “400 PWR”, include anche il connettore del bus seriale e il modulatore RF.

Atari 400 scheda PWR

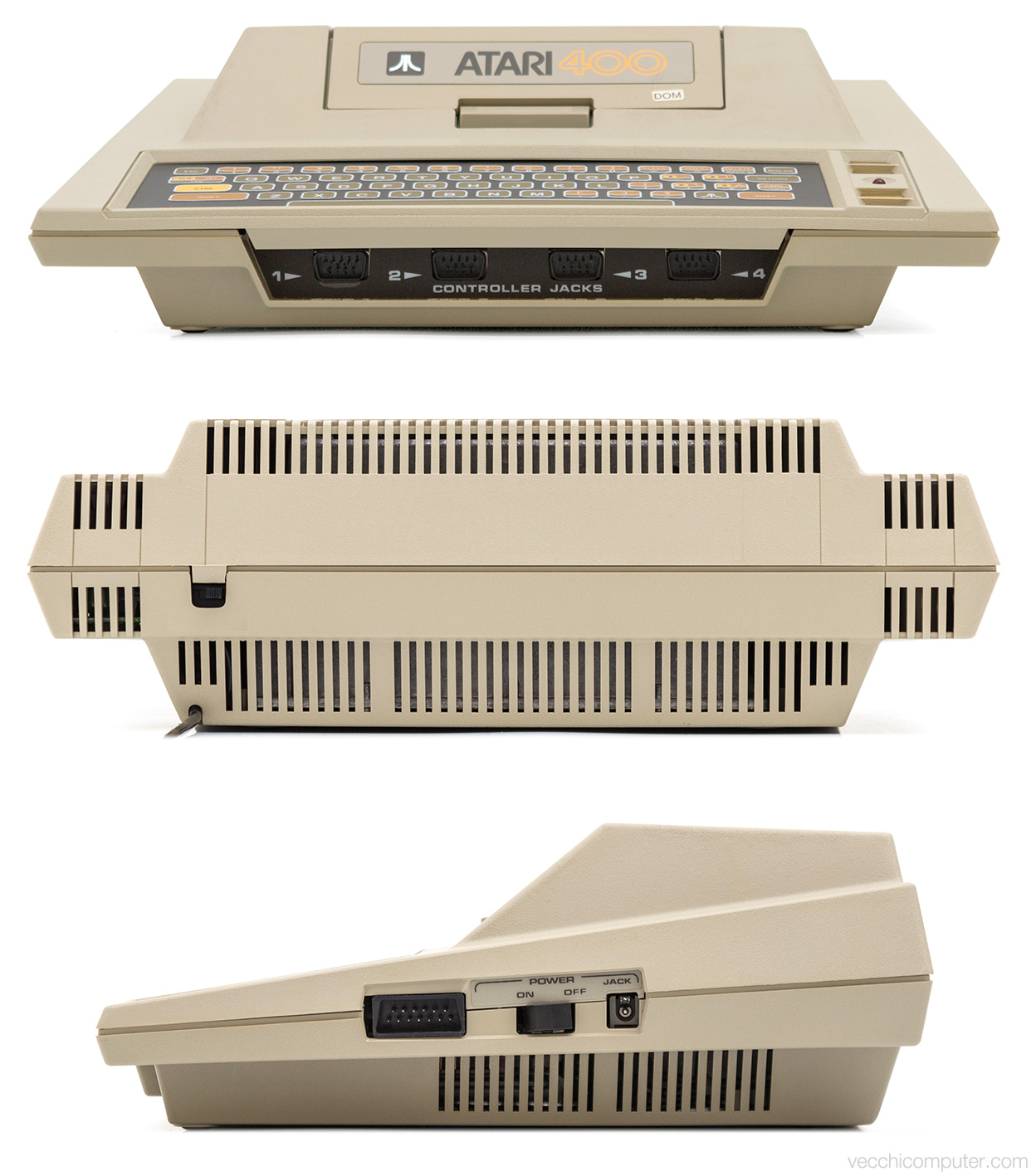

Mi piace il design di questa macchina, ma indubbiamente le tastiere a membrana sono sempre molto scomode da utilizzare.

Atari 400 viste

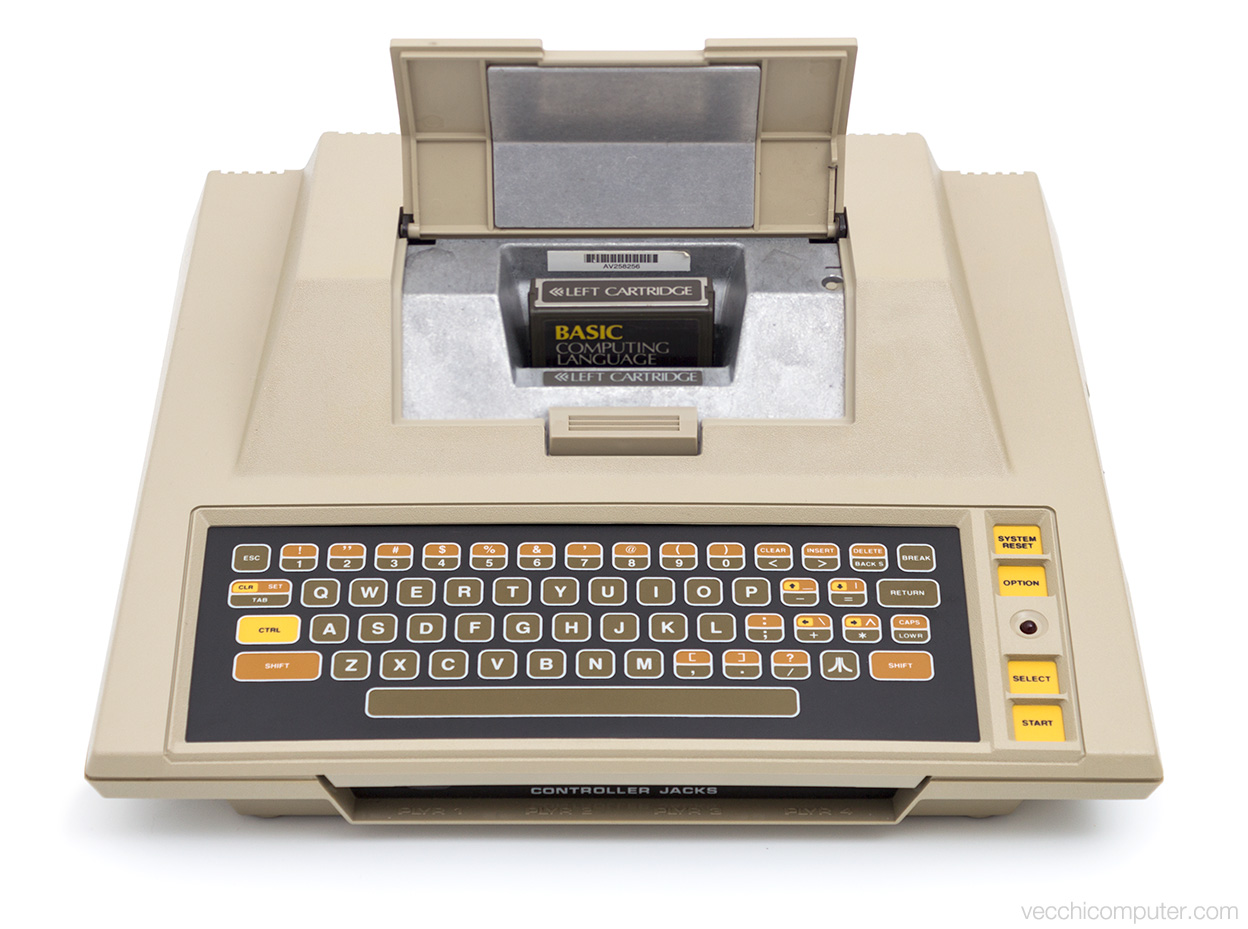

L’Atari 400 aveva la possibilità di usare solo una cartuccia alla volta, mentre il fratello maggiore Atari 800 ne poteva usare due. A differenza di altri computer contemporanei, il BASIC doveva essere caricato da cartuccia.

Atari 400

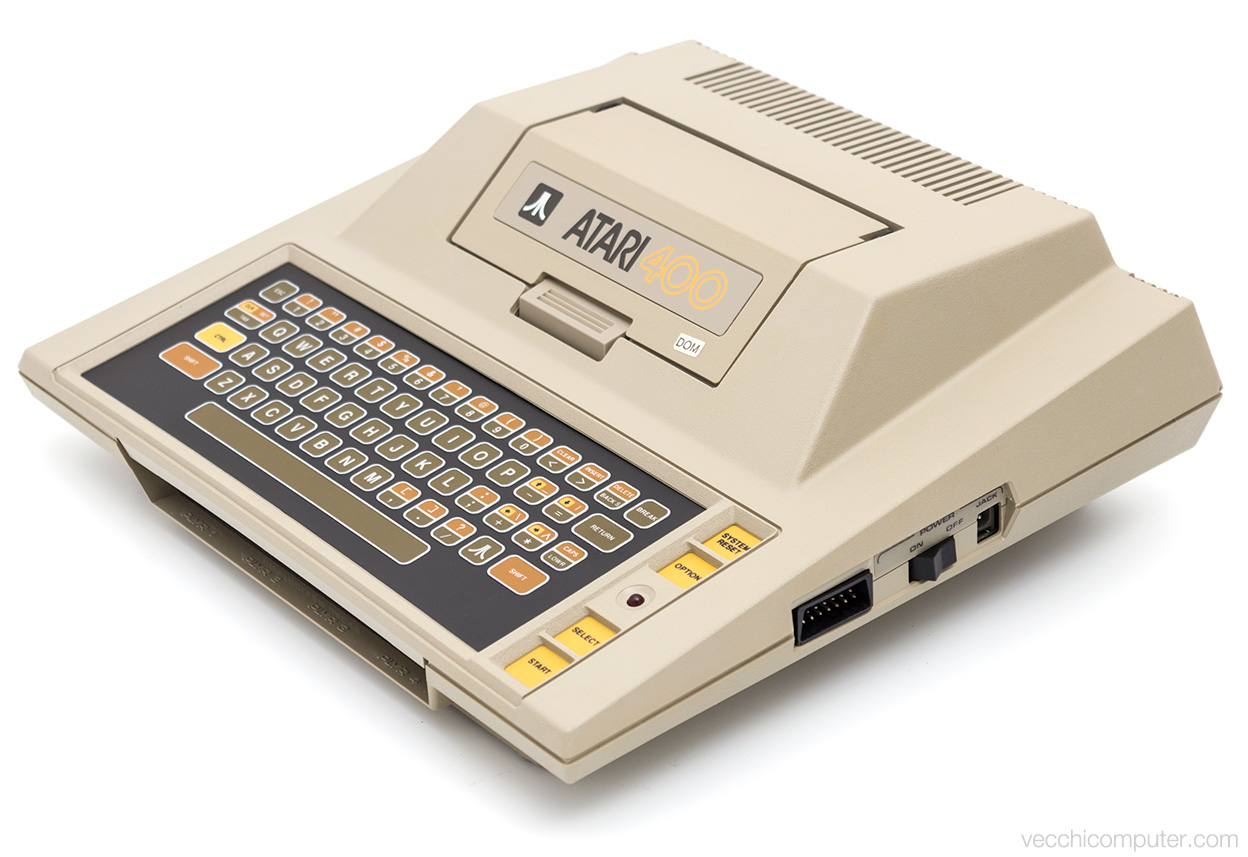

Un’ultima foto del computer.

Atari 400

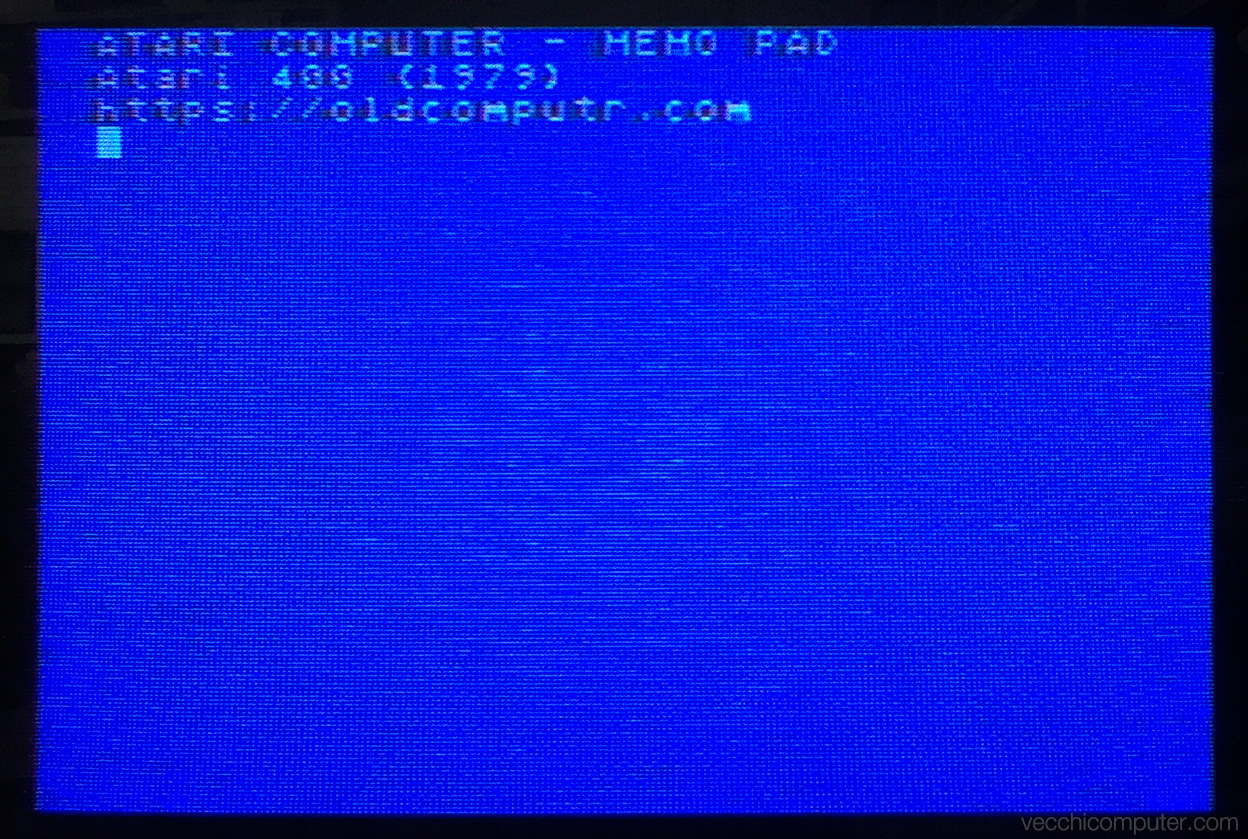

L’unico modo per visualizzare l’output del mio Atari 400 è quello di collegarlo a una mia vecchia TV Philips multistandard a tubo catodico. Il 400 ha solo l’uscita RF, perciò la qualità non è granché – ma almeno posso testarlo…

Atari 400 memo pad

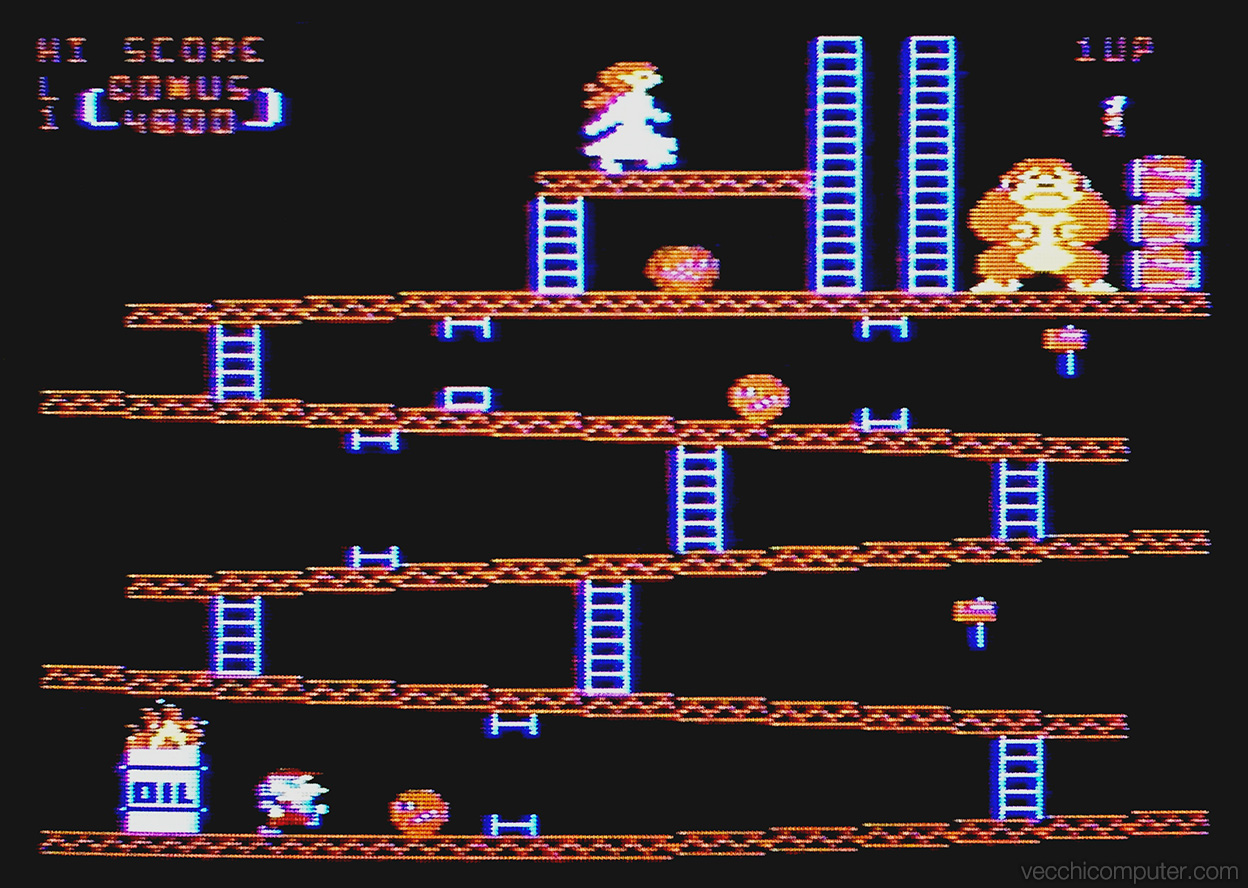

… e giocare!

Atari 400 Donkey Kong
