Ho parecchi Macintosh non funzionanti, che sono rimasti su uno scaffale per troppo tempo; dato che attualmente non ho più spazio per “nuovi” computer, ho deciso di concentrarmi sulla riparazione di quelli che ho.

Ho cominciato con una pila di vari modelli di Macintosh LC (LC, LC II, LC III e LC 475), e la maggior parte del lavoro è sostituire i condensatori della scheda madre e dell’alimentatore.

Dopo aver sostituito i condensatori (“recapping”), controllo l’hard disk e il floppy drive; per quest’ultimo, dopo aver rimosso il grasso secco e lubrificato le parti in movimento, a volte è necessario sostituire l’ingranaggio di espulsione dei floppy. Si trovano in rete ricambi stampati in 3D di buona qualità.

La maggior parte dei dischi rigidi funziona ancora dopo 30 anni – per questi Mac, la capacità varia da 40 a 230 MB. Quando ho provato a attivare questo disco, ottenevo solo un “hardware error”. La scheda del drive non presentava evidenti difetti, così ho deciso di smontare il drive solo per capire cosa fosse successo… sapevo che non sarebbe stato recuperabile, ma mi è sempre piaciuto smontare le cose per vedere come sono fatte, fin da quando ero bambino.

Ho scoperto che entrambi gli anelli di gomma (non so se c’è un termine tecnico più specifico) che impediscono alla testina di sbattere sul metallo sono diventati appiccicosi e gelatinosi.

Anche il sottile strato di materiale spugnoso che separava la scheda dalla scocca in alluminio era diventato appiccicoso.

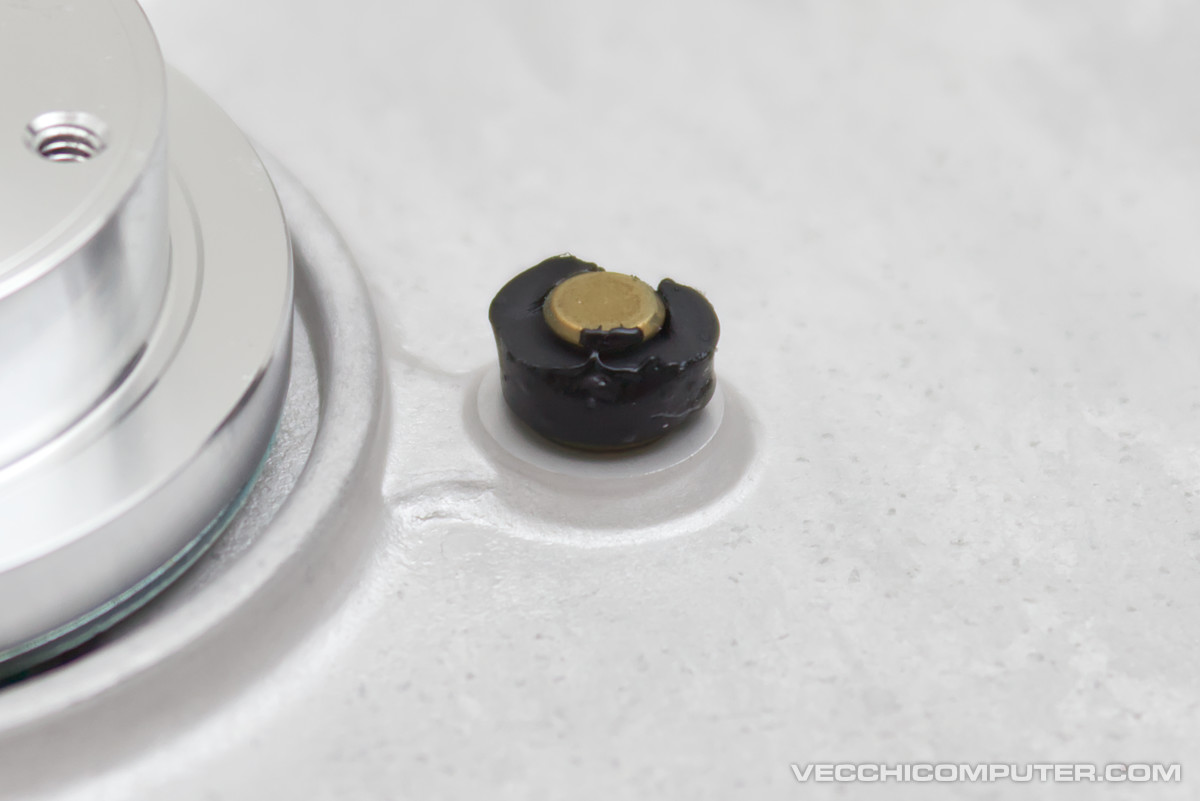

Ecco una vista più da vicino della gomma sciolta sotto il piatto del disco rigido:

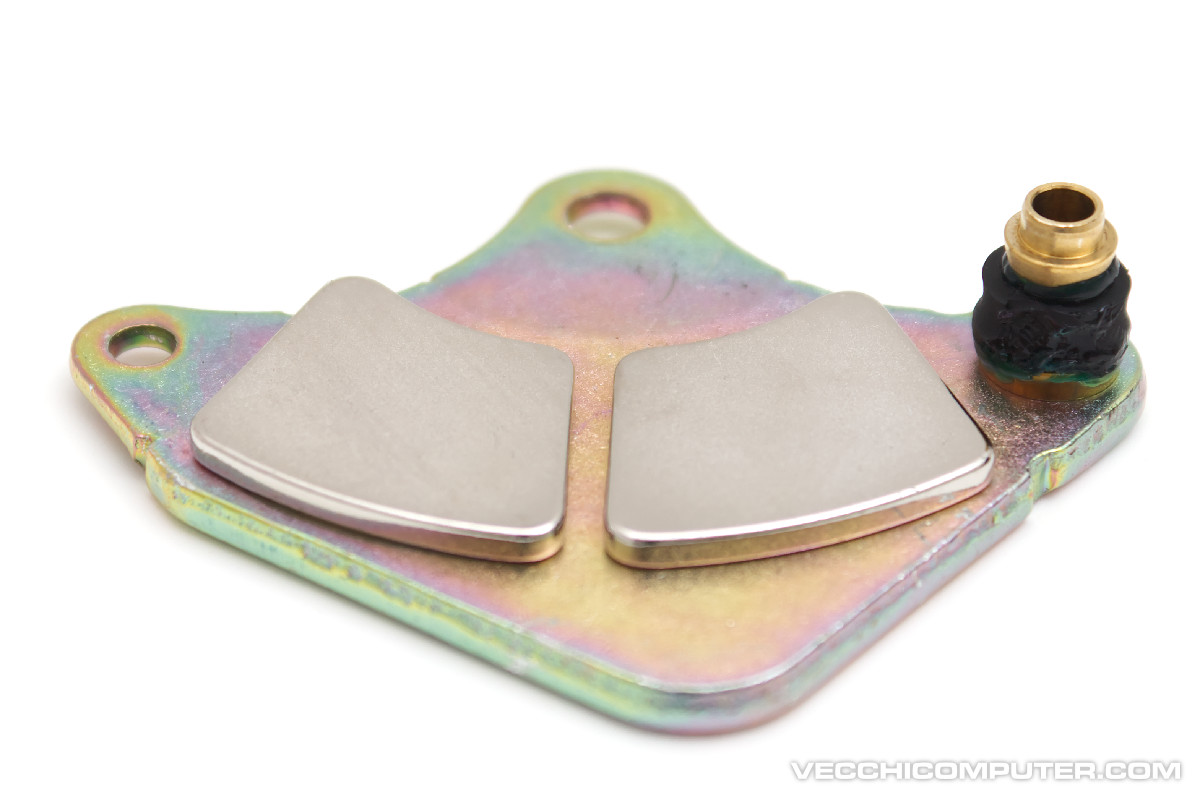

Questa la placca metallica superiore della testina:

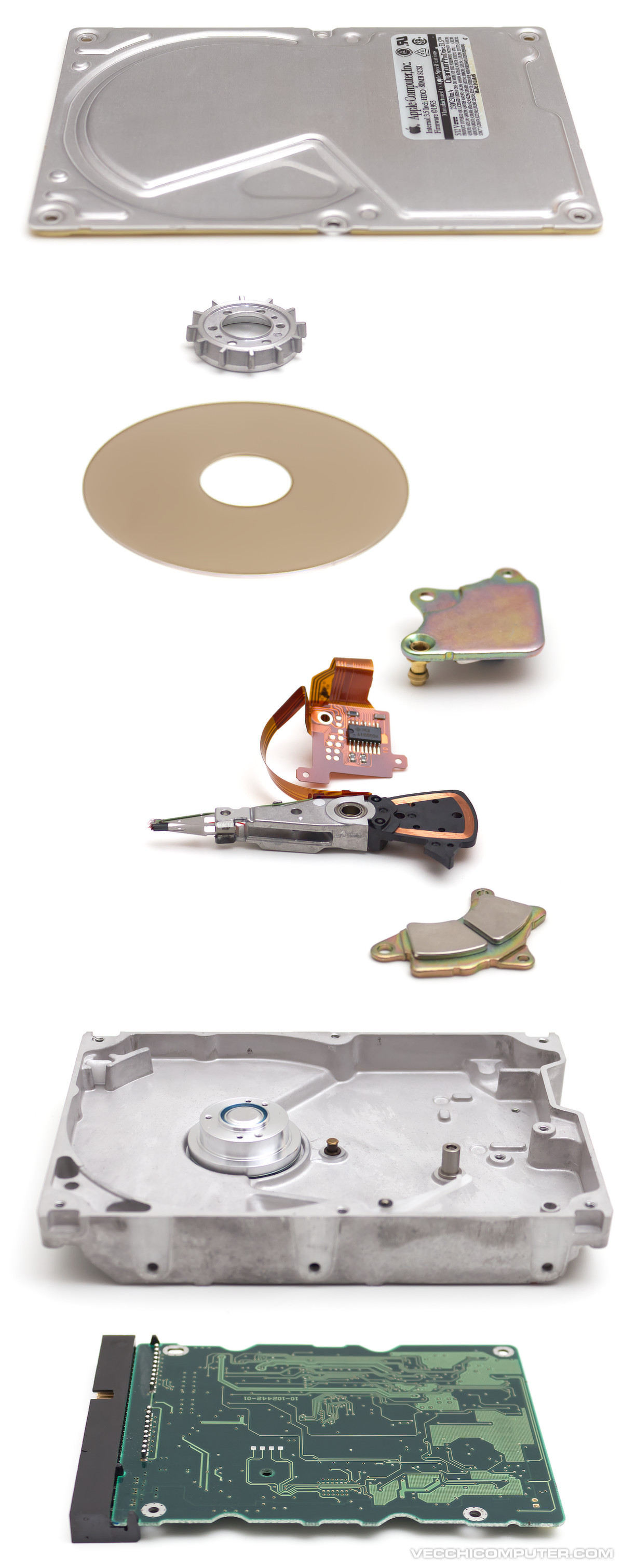

E, dato che il disco era completamente smontato, ho preparato la solita vista esplosa.
